OC底层原理初探之对象的本质（二）alloc探索中

温暖
622 阅读6分钟

一：LLVM拦截优化

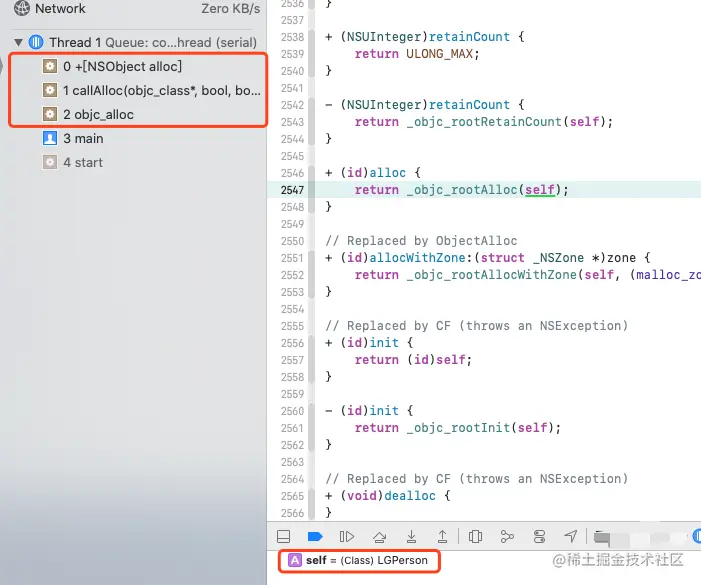

话接上文，分析过alloc方法底层调用逻辑之后，本以为已经搞明白了alloc的底层调用流程，不成想看到debug里的函数调用栈，如下图 image.png 分析发现：

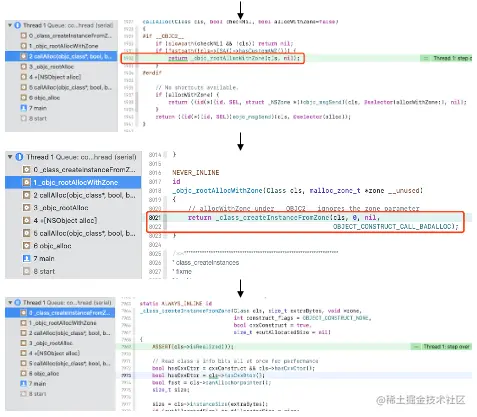

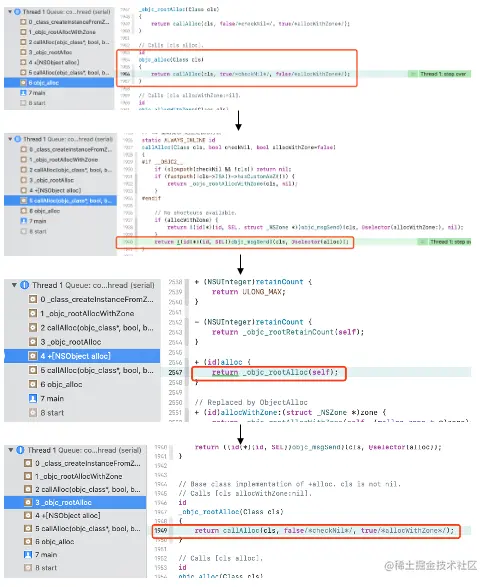

  1. 在alloc方法调用之前还调用了objc_alloc和callAlloc方法，且整个调用顺序为objc_alloc->callAlloc->alloc->_objc_rootAlloc->callAlloc->_objc_rootAllocWithZone->_class_createInstanceFromZone（NSObject比较特殊，它的alloc方法调用顺序为objc_alloc->callAlloc->_objc_rootAllocWithZone->_class_createInstanceFromZone），如下图：

image.png image.png

  1. callAlloc方法调用了两次，且每次方法内部走的流程还不一样，而且我们通过control + command + step into这样跟流程的方式是没法进入objc_alloc和第一次callAlloc方法里面的。

那么objc_alloc方法和第一次callAlloc方法为什么会出现在调用流程里面呢？苹果到底为什么要这样做呢？下面就带着这些问题一起来探索。

首先需要找出objc_alloc方法是在什么时候、什么位置调用的，但是函数调用栈和汇编代码等方式都没有线索。只有使用最原始的办法：在源码工程里全局搜索objc_alloc方法，一个一个去找了。

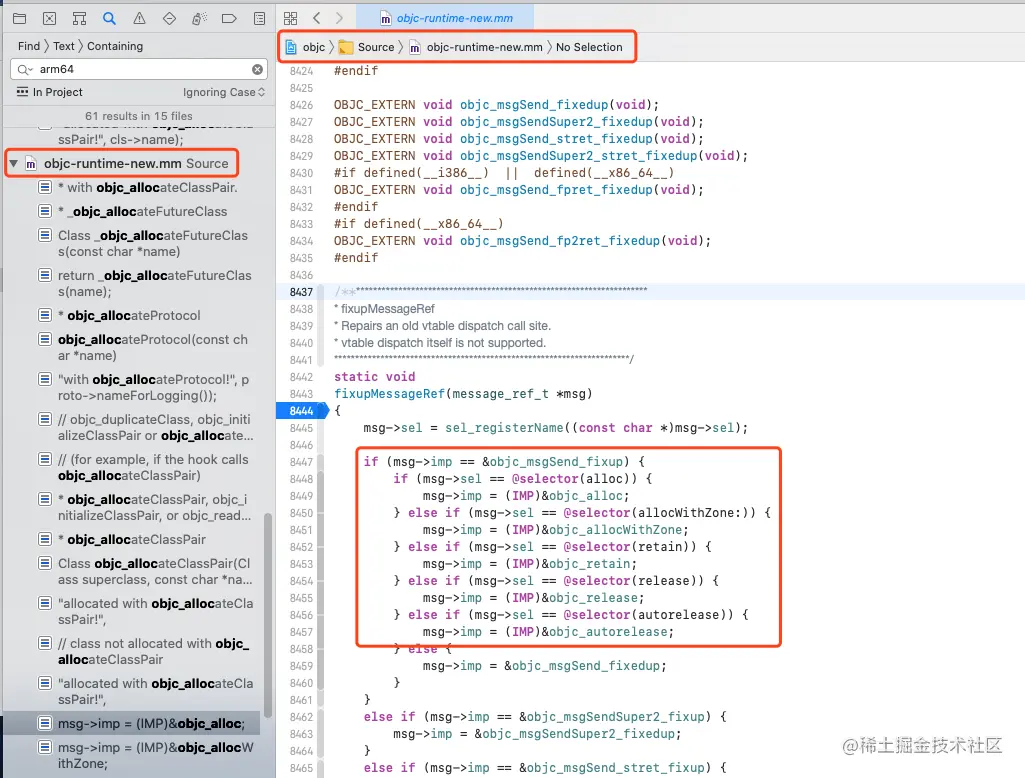

皇天不负有心人，终于被我找到了线索，发现了一个修复函数fixupMessageRef，根据代码可知：if (msg->sel == @selector(alloc))的情况下，就讲IMP替换成objc_alloc。


接下来继续顺藤摸瓜（逆向查找）找出调用顺序，看看程序在什么情况下进入这里替换IMP。

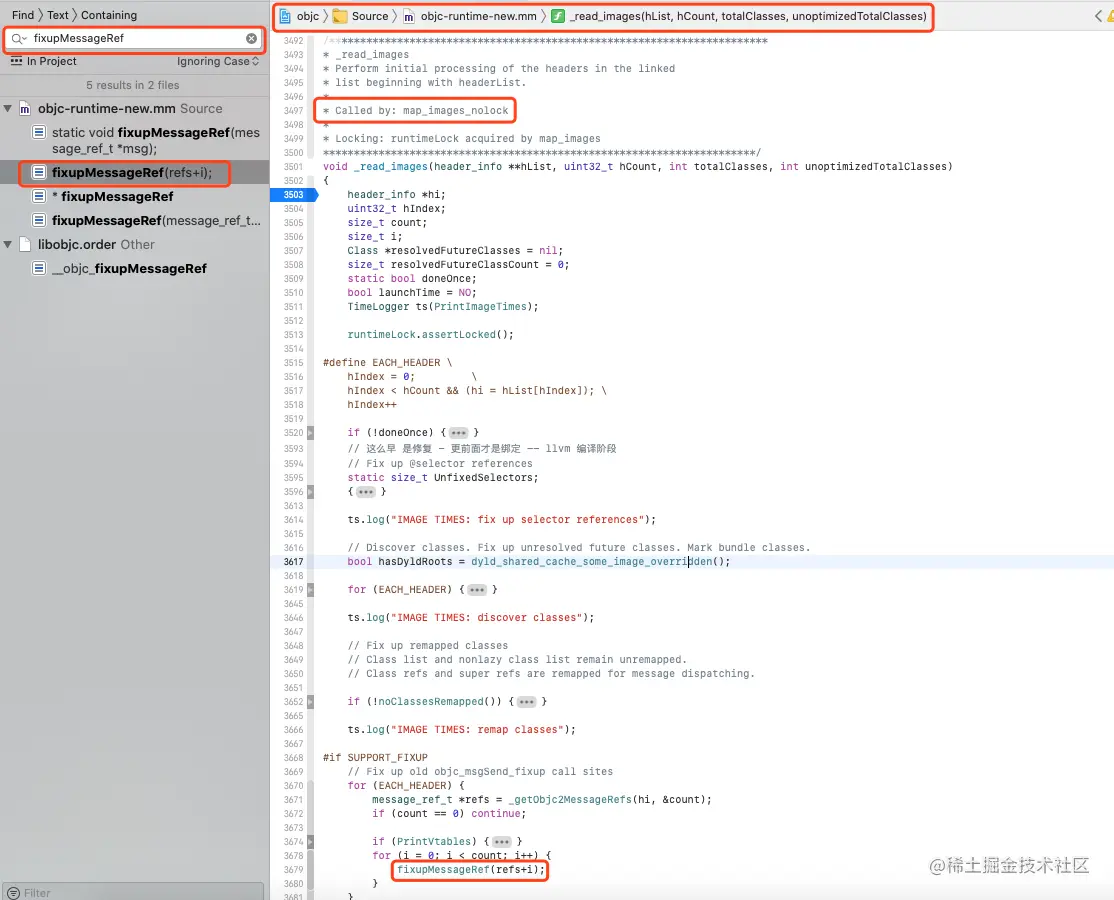

  • 全局搜索fixupMessageRef，找到调用者_read_images。


  • 由_read_images的注释可知调用者为map_images_nolock;

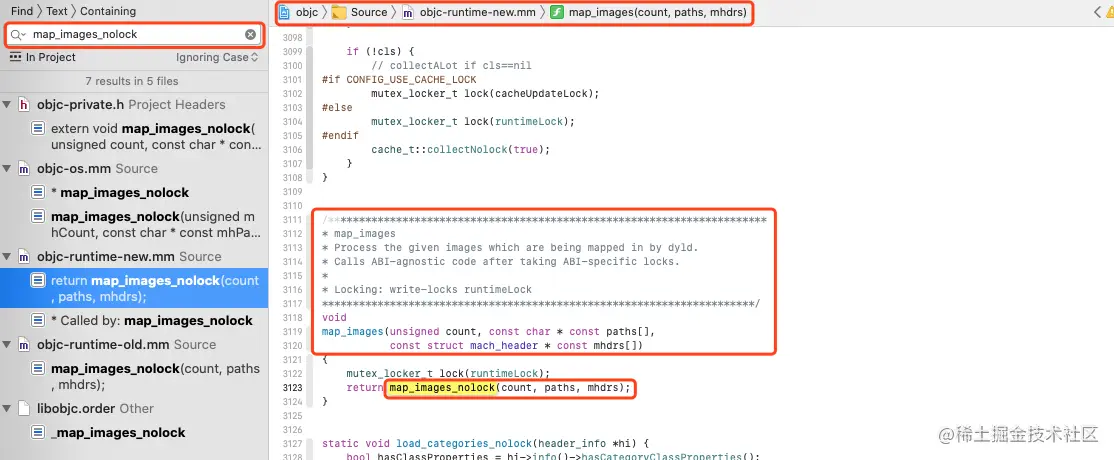

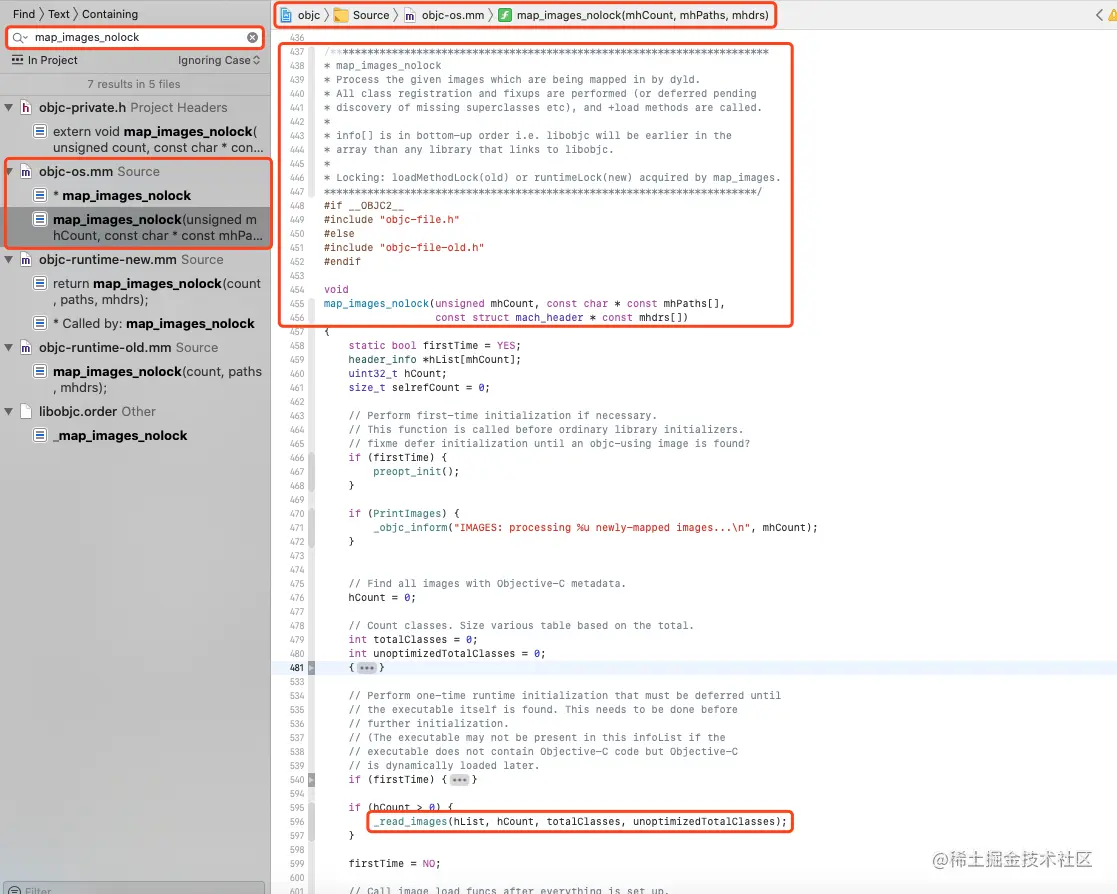

  • 根据注释可知map_images_nolock调用者可能为map_images，全局搜索map_images_nolock，确定调用者确实是map_images。


  • 全局搜索map_images，找到了_objc_init里面的_dyld_objc_notify_register函数，继续搜索_objc_init和_dyld_objc_notify_register函数的话不会有什么收获，所以据此判断，至此跟fixupMessageRef函数相关的调用流程逆向查找也就结束了。

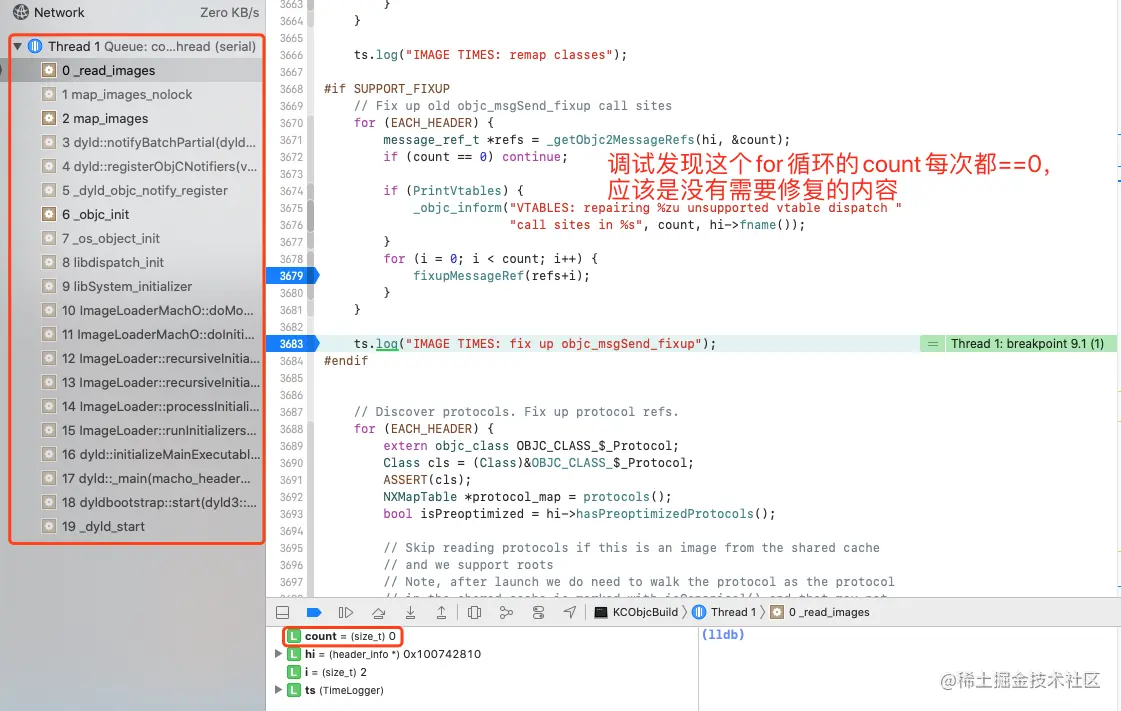

  • 正向验证：根据上面探索的结果可以确定正向调用顺序为_objc_init->_dyld_objc_notify_register->map_images->map_images_nolock->_read_image->fixupMessageRef，在这些函数里设置断点，然后运行源码调试验证。


结论：通过逆向查找源码调用流程，正向运行程序验证，得出的结论是alloc方法一定会被替换成objc_alloc，但是却并不是在上述fixupMessageRef函数内修改的。那么苹果为什么会提供一个可能不会执行的修复函数呢？这里发散思维，难道在程序编译阶段就会有相应的类似操作，这里只是容错处理！

带着这样的猜想，接下来下载LLVM的源码，然后拖到Visual Studio Code里探索验证一下：


MachOVie验证.app的可执行文件，也可以发现在汇编阶段就已经存在objc_alloc符号：


最终结论：程序在LLVM编译阶段就已经完成了alloc->objc_alloc的替换，而且还替换了retain、release、autorelease等等。至于为什么要hook这些函数，推测可能是对象的创建、释放等跟内存相关，所以系统做了相应的监控。

探索到这里还有一个问题困扰着我们，就是系统为什么要在objc源码内添加修复函数fixupMessageRef这个容错处理？什么情况下LLVM编译器会出错，从而触发fixupMessageRef函数？这个问题留待后续探索。

流程总结：

alloc等一系列特殊方法在编译阶段LLVM会对其进行hook，其中alloc被替换成了objc_alloc函数，这样在运行时声明一个XJPerson类的对象并且为其开辟内存时调用alloc方法，首先响应的就是objc_alloc，接着进入callAlloc，第一次永远不满足判断条件if (fastpath(!cls->ISA()->hasCustomAWZ()))从而触发((id(*)(id, SEL))objc_msgSend)(cls, @selector(alloc))，给XJPerson发送了alloc消息，这个时候alloc方法才真正被调用，然后进入_objc_rootAlloc->callAlloc->_objc_rootAllocWithZone->_class_createInstanceFromZone此方法里面做三件事：字节对齐、开辟内存空间、与对象绑定。

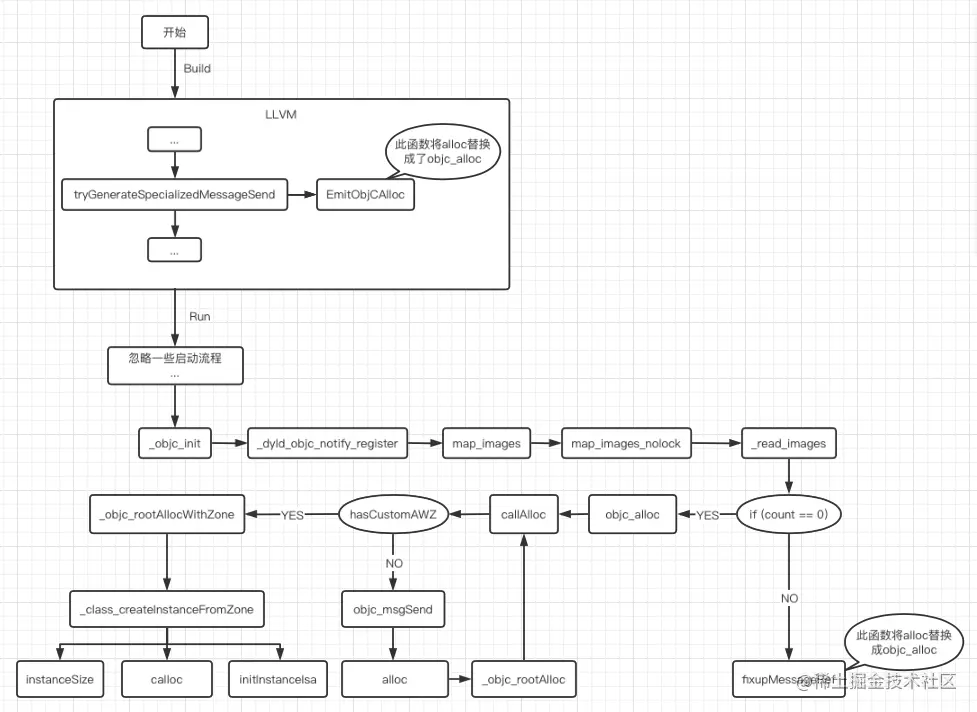

流程图： image.png

二：对象内存的影响因素

探索方向：

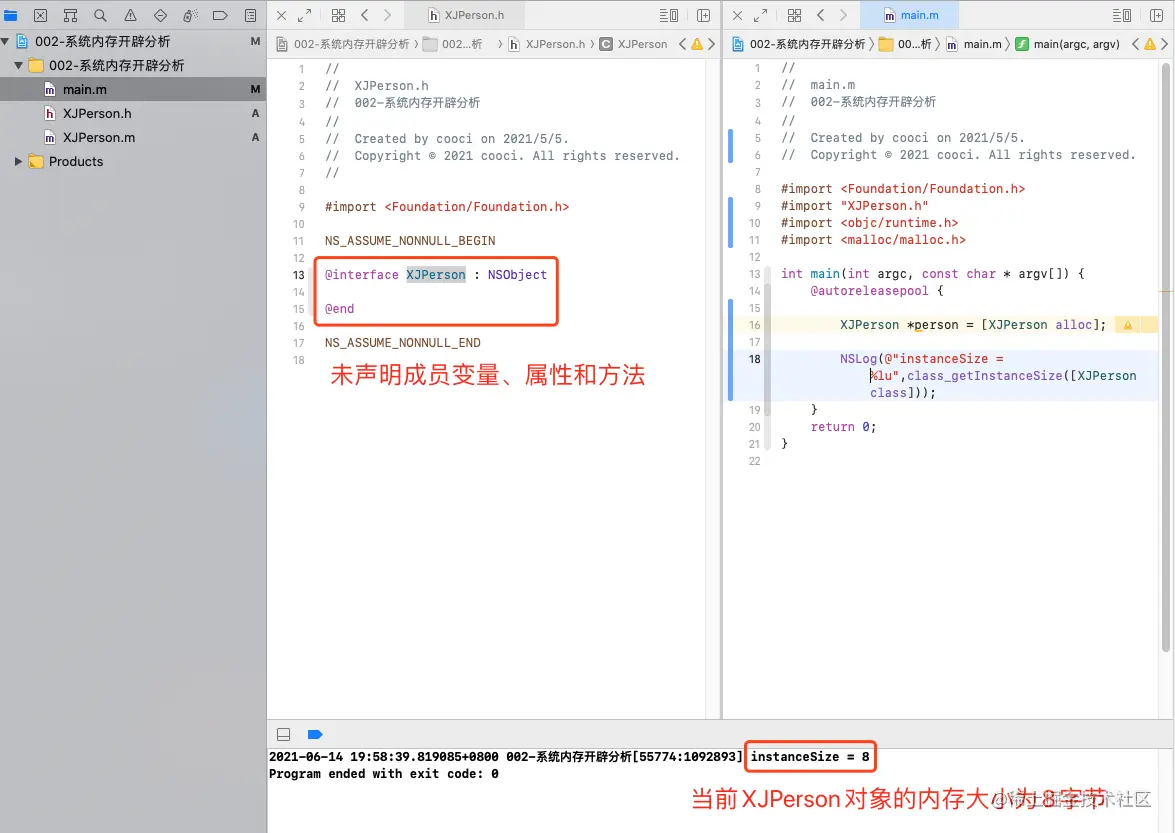

  1. 空对象，不声明任何成员变量、属性和方法。


  1. 只声明属性（成员变量）。


  1. 只声明方法。


结论：

  • 不声明成员变量、属性和方法的情况下，类的实例对象的内存大小为NSObject的isa指针的8字节。

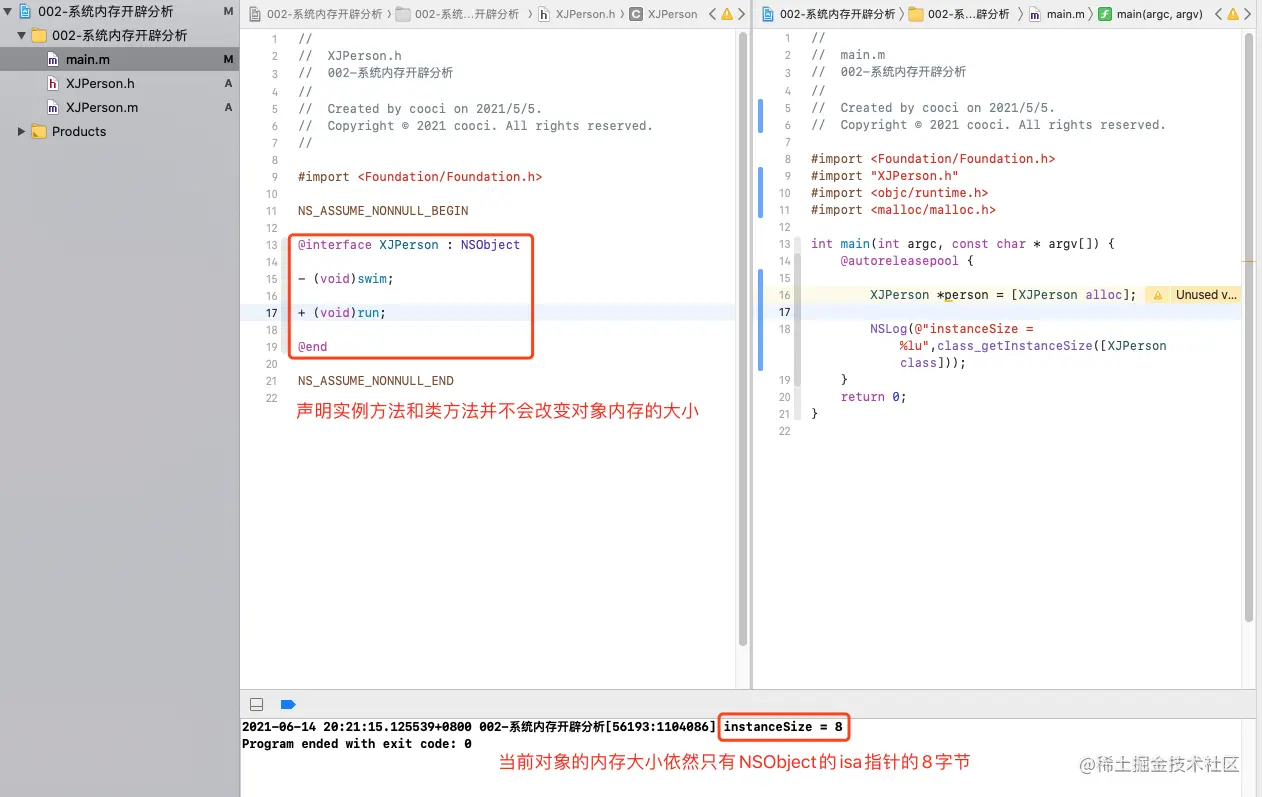

  • 方法不会对类的实例对象的内存大小产生任何影响，方法不存在对象内（实例方法在类的method_list，类方法在元类的method_list）。

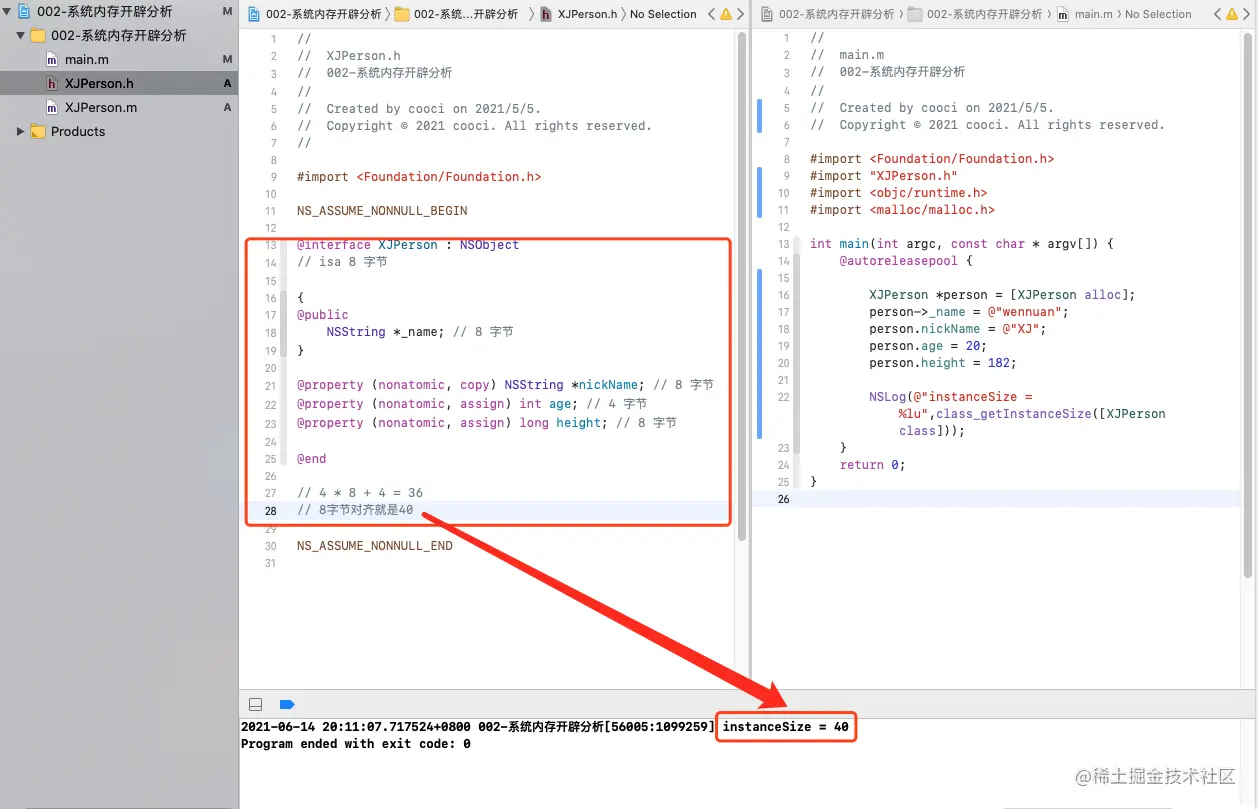

  • 添加属性（成员变量）的情况下，类的实例对象的内存大小为各成员变量所占内存大小加上isa指针的8字节，然后再以8字节对齐。

三：字节对齐

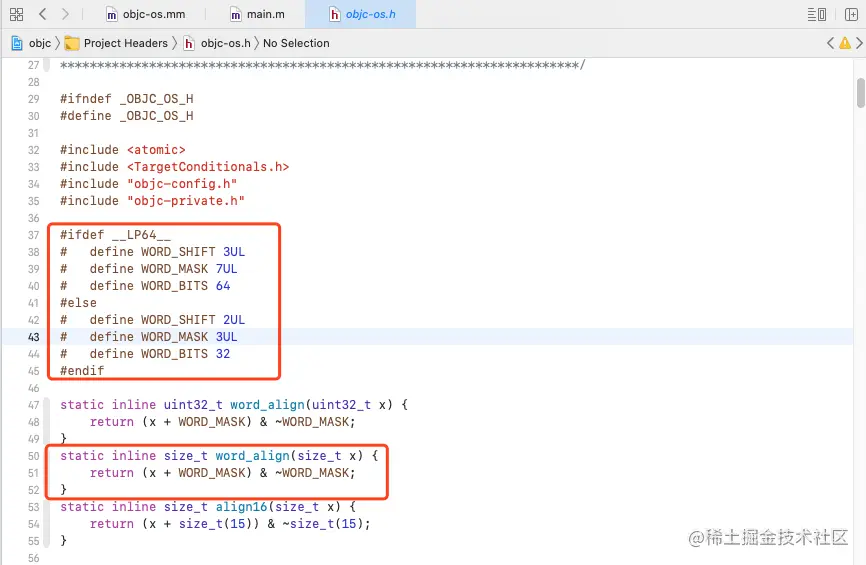

8字节对齐算法：


(x + WORD_MASK) & ~WORD_MASK，x是已知参数，类型是size_t，代表当前对象声明成员变量的字节数instanceSize，WORD_MASK是宏定义，64位系统下值是7，假设x = 8，那么表达式就是：

  (8 + 7) & ~7
= 15 & ~7       (7 = 0000 0111, ~7 = 1111 1000)
= 0000 1111 & 1111 1000
= 0000 1000
= 8

16字节对齐算法:


(x + size_t(15)) & ~size_t(15)，x是已知参数，类型是size_t，代表当前对象声明成员变量的字节数instanceSize，假设x = 21那么表达式就是：

  (21 + 15) & ~15
= 36 & ~15       (15 = 0000 1111, ~15 = 1111 0000)
= 0010 0100 & 1111 0000
= 0010 0000
= 32

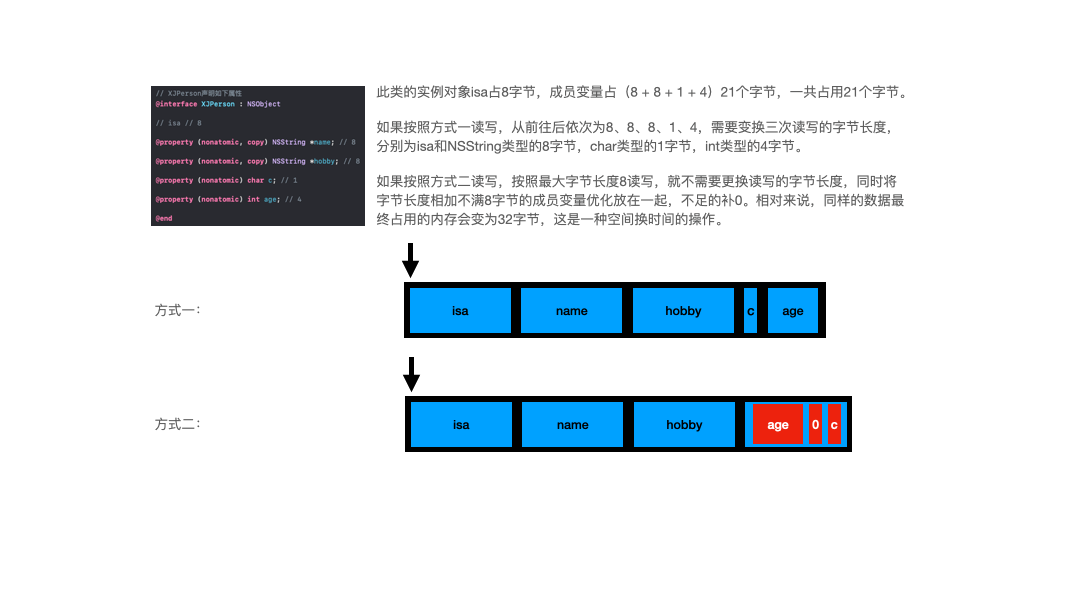

为什么需要内存对齐？

原理图解：


四：结构体内存对齐

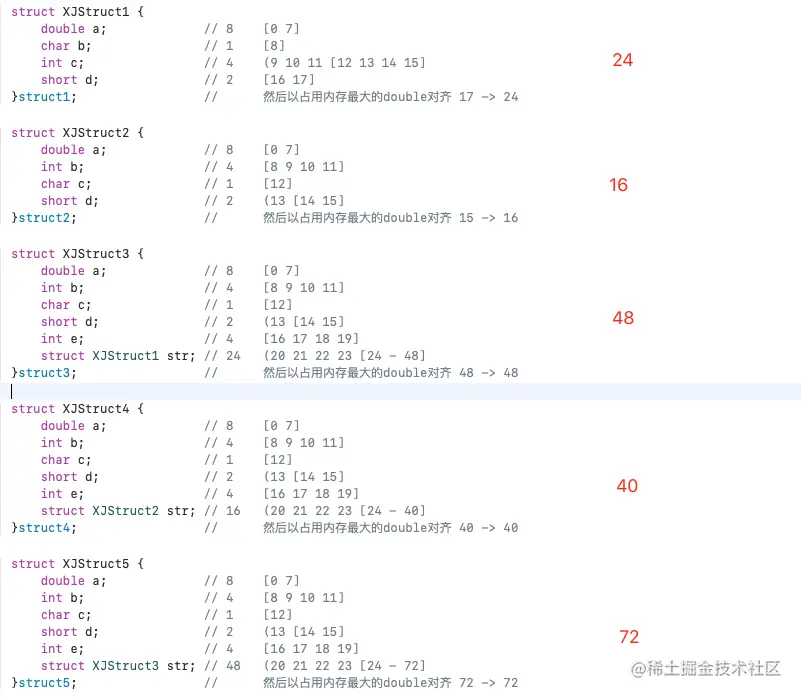

内存对齐原则：

  • 数据成员对齐规则：结构体（struct）或联合体（union）的数据成员，第一个数据成员放在offset为0的地方，以后每个数据成员的存储位置要从该成员大小或成员的子成员大小（只要该成员有子成员，比如说是数组结构体等）的整数倍开始（比如int是4字节，则要从4的整数倍地址开始存储）。
  • 结构体作为成员，如果一个结构体里有某些结构体成员，则结构体成员要从其内部最大元素大小的整数倍地址开始存储（struct a里面有struct b，b里面有char，int，double等元素，那b应该从8的整数倍开始存储）。
  • 收尾工作：结构体的总大小，也就是sizeof的结果，必须是其内部最大成员大小的整数倍，不足的要补齐。

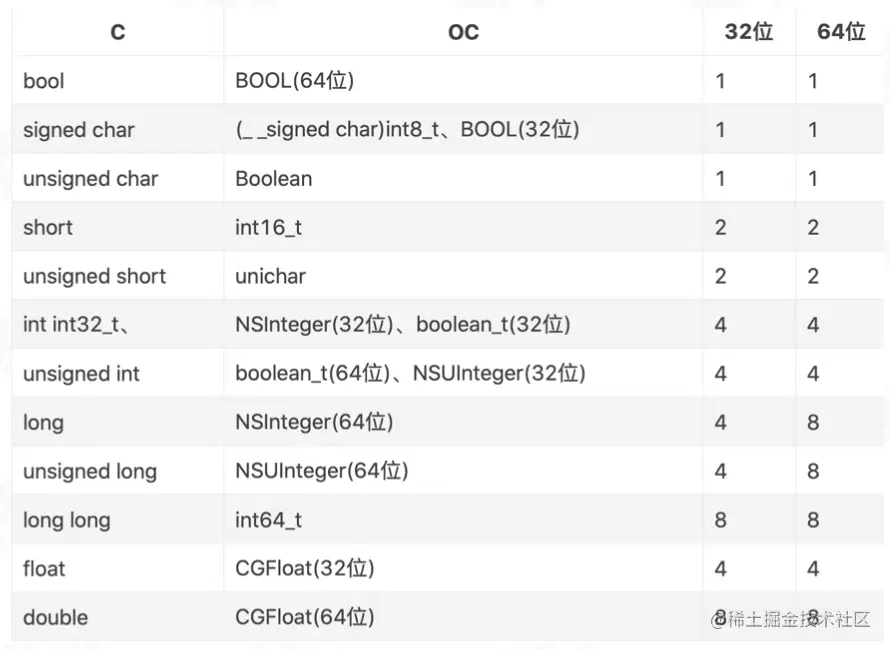

补充资料：基础类型占用字节数 image.png

五：malloc探索

为什么要探索malloc？

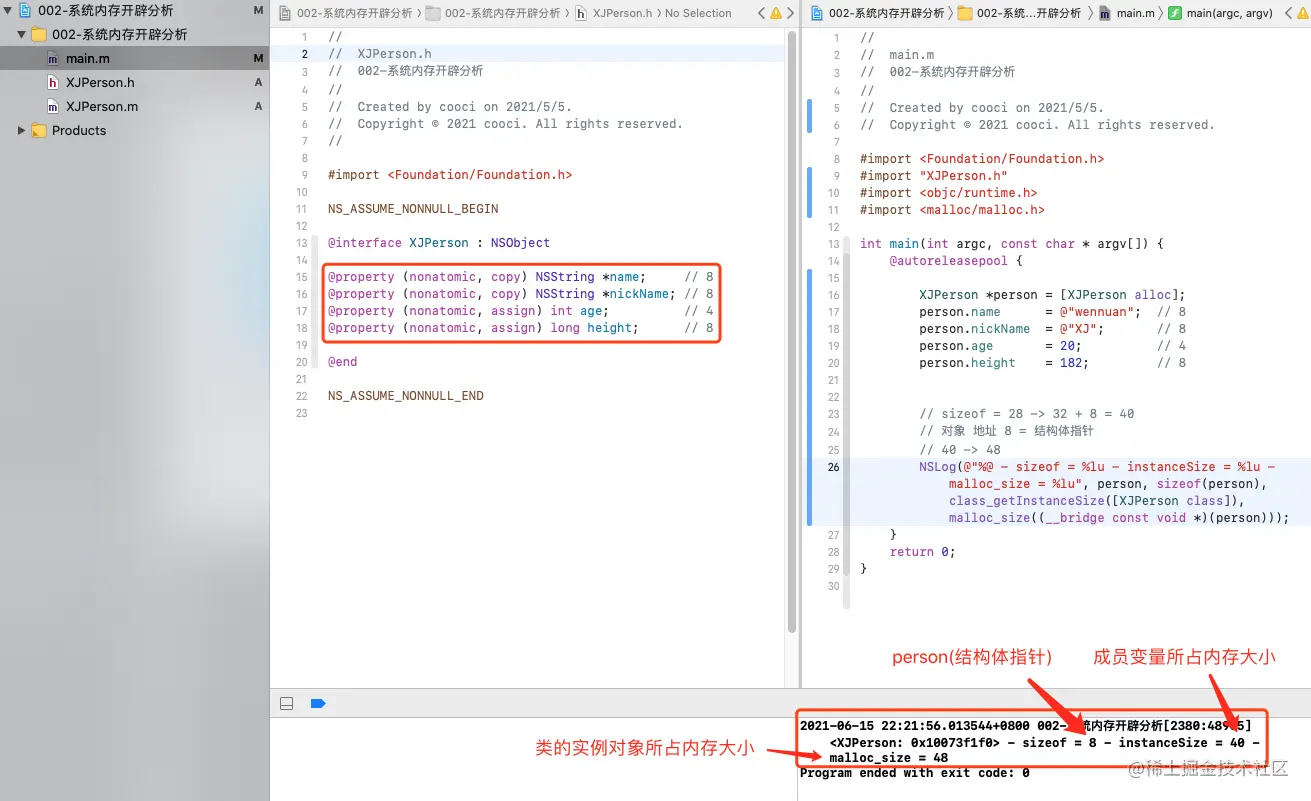

探索打印实例对象占用内存的时候，出现了意料之外的结果：


遂找到libmalloc-317.40.8源码，并在其中找到了核心代码：


#define SHIFT_NANO_QUANTUM		4
#define NANO_REGIME_QUANTA_SIZE	(1 << SHIFT_NANO_QUANTUM)	// 16

static MALLOC_INLINE size_t
segregated_size_to_fit(nanozone_t *nanozone, size_t size, size_t *pKey)
{
	size_t k, slot_bytes;

	if (0 == size) {
		size = NANO_REGIME_QUANTA_SIZE; // Historical behavior
	}
	k = (size + NANO_REGIME_QUANTA_SIZE - 1) >> SHIFT_NANO_QUANTUM; // round up and shift for number of quanta
	slot_bytes = k << SHIFT_NANO_QUANTUM;							// multiply by power of two quanta size
	*pKey = k - 1;													// Zero-based!

	return slot_bytes;
}

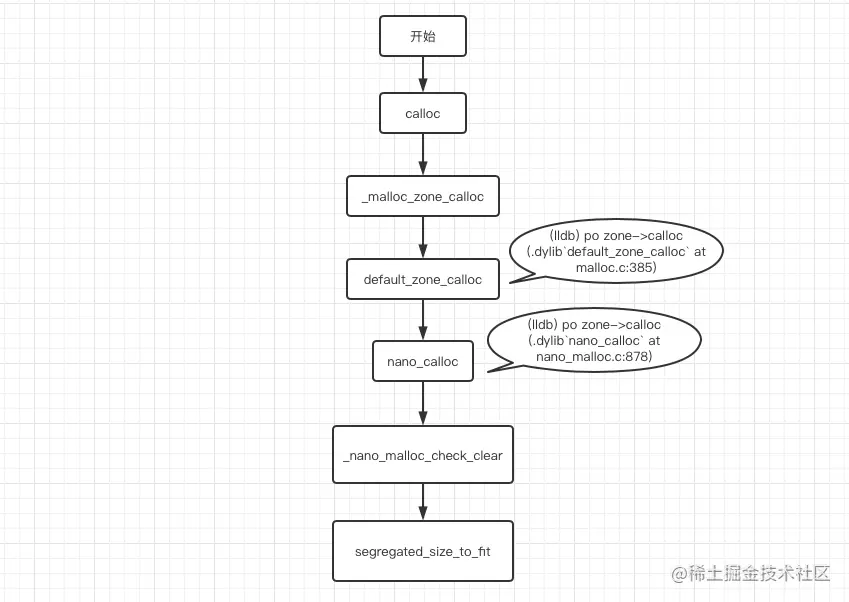

malloc源码流程图：


结论：

  • 对象的内存，16字节对齐。
  • 成员变量，8字节对齐，相加不满8字节的优化放在一起，不足的补0。
  • 对象与对象，16字节对齐。
