Vue核心之虚拟DOM

「时光不负，创作不停，本文正在参加2021年终总结征文大赛」

大家好，我是王大傻。想必大家在使用Vue时经常听人提起虚拟DOM，那么它到底是什么呢?带着疑问我来给大家讲解一下其中的原理

知识点

1. 虚拟DOM
   1. 虚拟DOM是什么
   2. 为什么要使用虚拟DOM
      • 真实DOM的缺陷
      • 虚拟DOM解决那些事
      • 执行流程
   3. 虚拟DOM性能是不是比真实DOM好
2. Diff算法
   1. 什么是Diff算法
   2. Snabbdom库（Vue中的虚拟DOM算法就是借鉴于此库）
      • init函数
      • h函数
      • patch函数
        • patchVNode
        • updateChildren

虚拟DOM

虚拟DOM是什么

虚拟 DOM 是相对于浏览器所渲染出来的真实 DOM ，在react，vue等技术出现之前，我们要改变页面展示的内容只能通过遍历查询 DOM 树的方式找到需要修改的 DOM 然后修改样式行为或者结构，来达到更新视图的目的。简而言之：在前端中，虚拟DOM就是一个用来描述真实DOM树的JavaScript对象。那么问题来了，我们为什么要使用虚拟DOM或者在什么样的场景下我们需要使用到虚拟DOM呢？且听我来分析

为什么要使用虚拟DOM

首先先来说一下真实DOM的缺陷：

• 牵一发而动全身，频繁操作DOM（当我们明明想修改个标签内容，但却还需要使其父级元素也去渲染）
• 每次操作DOM，GUI渲染引擎都需要进行重排、重绘或者合成等操作
• 对于 DOM 的不当操作还有可能引发强制同步布局和布局抖动的问题
• 大大降低渲染效率

结合以上情况，我们来了解一下虚拟DOM给我们带来了什么便利吧

• 将页面改变的内容应用到虚拟 DOM 上，而不是直接应用到 DOM 上（）
• 虚拟 DOM 并不急着去渲染页面，而仅仅是调整虚拟DOM 的内部状态
• 在虚拟 DOM 收集到足够的改变时，再把这些变化一次性应用到真实的 DOM 上。
• 最最重要一点，运用虚拟DOM函数可以支持我们跨端渲染，也就是我们一个虚拟DOM将来可以通过不同的API处理演化为不同系统平台的具体内容

虚拟DOM性能是不是比真实DOM好

是但不全是，虚拟dom相当于在js和真实dom中间加了一个缓存，利用dom diff算法避免了没有必要的dom操作，从而提高了性能.那么如果dom本来就少，操作也不多，我们使用了虚拟DOM无疑会使的加载更慢

最后再来简单描述一下虚拟DOM的执行流程

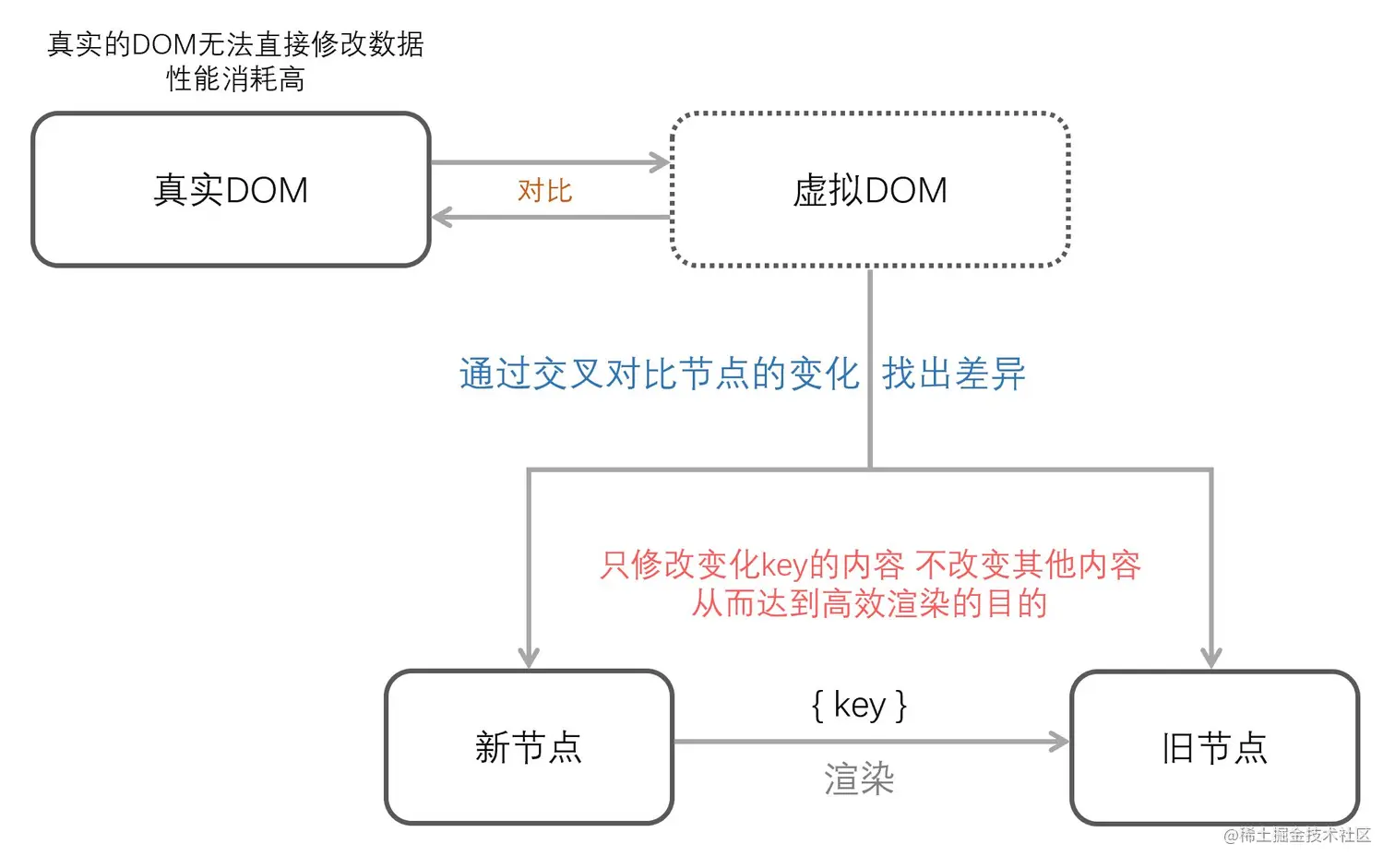

如图，当我们的数据发生变化时候，会先去通知我们的虚拟DOM算法，此时我们会根据新的数据去渲染出来一个虚拟DOM树，渲染完毕后我们拿新的DOM树和老的DOM树进行比对（Diff算法）经过比对后，我们只去更新需要渲染的部分（新增，删除，修改）而相对于之前没有变化的部分我们则不去更替。

讲完了这些基本的内容，相信你对虚拟DOM已经有了一定的了解，那么接下来，进入了本文的高光时刻！！

Diff算法

什么是Diff算法

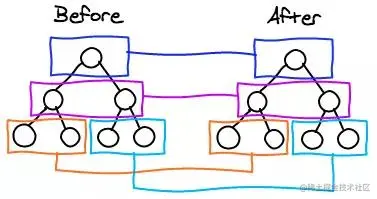

把树形结构（在此处特指我们的DOM树）按照层级分解，只比较同级元素。不同层级的节点只有创建和删除操作。给列表结构的每个单元添加唯一的key属性，方便比较。

Snabbdom库

前面我们提到过，在Vue中我们的虚拟DOM就是借鉴于这个库，那么接下来，让我们一起来了解下它的原理吧

init函数

首先我们先来看看使用

const patch = init([
  // 初始化patch函数并且可以选择加入一些模块
  classModule, // 确保可以更简单的去进行类型切换
  propsModule, // 用于设置DOM元素的属性
  styleModule, // 处理元素的样式设置，并支持动画
  eventListenersModule, // 事件侦听器模块
]);

当然，我们一般在测试学习时候是用不到这么多的模块加入。那么init究竟做了些什么呢？让我们带着疑问来看一下官方的源码。

// 定义钩子变量数组
const hooks: Array<keyof Module> = ['create', 'update', 'remove', 'destroy', 'pre', 'post']
export function init (modules: Array<Partial<Module>>, domApi?: DOMAPI) {
// 首先定义了两个变量 i，j
let i: number
let j: number
// 定义了钩子
const cbs: ModuleHooks = {
  create: [],
  update: [],
  remove: [],
  destroy: [],
  pre: [],
  post: []
}
// 定义了api执行是遵循什么规则 默认时候我们是浏览器环境下的DOM
const api: DOMAPI = domApi !== undefined ? domApi : htmlDomApi
//  将钩子初始化
for (i = 0; i < hooks.length; ++i) {
  cbs[hooks[i]] = []
  for (j = 0; j < modules.length; ++j) {
    const hook = modules[j][hooks[i]]
    if (hook !== undefined) {
      (cbs[hooks[i]] as any[]).push(hook)
    }
  }
}
// 接下来初始化了一些工具函数 我们就不一一举例说明了有兴趣的可以直接看源码这块
// ·········
// 返回了我们的主要patch函数 接收两个参数 旧的DOM节点 和 新的DOM节点  此处我们在下一段再去介绍
return function patch (oldVnode: VNode | Element, vnode: VNode): VNode {
  let i: number, elm: Node, parent: Node
  const insertedVnodeQueue: VNodeQueue = []
  for (i = 0; i < cbs.pre.length; ++i) cbs.pre[i]()

  if (!isVnode(oldVnode)) {
    oldVnode = emptyNodeAt(oldVnode)
  }

  if (sameVnode(oldVnode, vnode)) {
    patchVnode(oldVnode, vnode, insertedVnodeQueue)
  } else {
    elm = oldVnode.elm!
    parent = api.parentNode(elm) as Node

    createElm(vnode, insertedVnodeQueue)

    if (parent !== null) {
      api.insertBefore(parent, vnode.elm!, api.nextSibling(elm))
      removeVnodes(parent, [oldVnode], 0, 0)
    }
  }

  for (i = 0; i < insertedVnodeQueue.length; ++i) {
    insertedVnodeQueue[i].data!.hook!.insert!(insertedVnodeQueue[i])
  }
  for (i = 0; i < cbs.post.length; ++i) cbs.post[i]()
  return vnode
}
}

总结，init在初始化阶段根据我们导入的模块以及API的选择去做配置初始化并在最后返回给我们一个patch函数

h函数

相比于init函数，h函数我们更为亲切，尤其是使用Vue作为技术栈的同学，那么此处的h函数其实和Vue里面使用几乎一致。

import { init } from 'snabbdom/build/package/init'
import { h } from 'snabbdom/build/package/h'
const patch = init([])
// h函数参数介绍
// 第一个参数：标签+选择器
// 第二个参数：如果是字符串就是标签中的文本内容
let vnode = h('div#container.cls',{
  hook: {
    init (vnode) {
      console.log(vnode.elm)
    },
    create (emptyNode, vnode) {
      console.log(vnode.elm)
    }
  }
}, 'Hello World')
let app = document.querySelector('#app')
// patch函数参数介绍
// 第一个参数：旧的 VNode，可以是 DOM 元素
// 第二个参数：新的 VNode
// 返回新的 VNode

// 模拟数据更新
let oldVnode = patch(app, vnode)
vnode = h('div#container.xxx', 'Hello Snabbdom')
patch(oldVnode, vnode)

那么官方给的源码中也有相应的内容，在此还要值得一提的是函数重载的概念

• 函数重载
  • 函数重载是一种特殊情况，允许在同一作用域中声明几个类似的同名函数，这些同名函数的形参列表（参数个数，类型，顺序）必须不同，常用来处理实现功能类似数据类型不同的问题。
  • 当然在我们的JS中是没有这个概念的 需要是强类型语言

// 首先是定义h函数 对于传递不同的参数生成不同的函数内容
export function h (sel: string): VNode
export function h (sel: string, data: VNodeData | null): VNode
export function h (sel: string, children: VNodeChildren): VNode
export function h (sel: string, data: VNodeData | null, children: VNodeChildren): VNode
export function h (sel: any, b?: any, c?: any): VNode {
  var data: VNodeData = {}// 定义数据
  var children: any// 定义子节点
  var text: any// 定义文本节点
  var i: number
  if (c !== undefined) {// 判断是否有子节点
    if (b !== null) {// 如果有的话是否有数据
      data = b
    }
    if (is.array(c)) {// 判断子节点是否为数组
      children = c
    } else if (is.primitive(c)) {// 源码中的方法 判断是否为数字或者字符串
      text = c
    } else if (c && c.sel) {// 都不是的话判断是否有选择器
      children = [c]
    }
  } else if (b !== undefined && b !== null) {// 没有子节点并且有数据的情况
    if (is.array(b)) {
      children = b
    } else if (is.primitive(b)) {
      text = b
    } else if (b && b.sel) {
      children = [b]
    } else { data = b }
  }
  if (children !== undefined) {// 如果子节点存在 将其初始化为我们的VNode节点
    for (i = 0; i < children.length; ++i) {
      if (is.primitive(children[i])) children[i] = vnode(undefined, undefined, undefined, children[i], undefined)
    }
  }
  if (
    sel[0] === 's' && sel[1] === 'v' && sel[2] === 'g' &&
    (sel.length === 3 || sel[3] === '.' || sel[3] === '#')
  ) {// 初始化svg节点 特殊节点
    addNS(data, children, sel)
  }
  return vnode(sel, data, children, text, undefined)// 返回我们的VNode函数
};

看完示例，想必大家都明白了h函数的作用,那就是将我们写的内容去转化为VNode，并在此通过patch函数去和我们的oldVNode进行比对并返回给我们最终的VNode函数而VNode函数的返回值就是一个VNode节点。

patch函数

最后就是我们的重中之重patch函数，那么根据上面两块内容，我们大致了解了patch函数做的事情就是对比新旧节点并返回最终的VNode节点，说到这，有些同学肯定有疑问，那么究竟在什么时候才渲染到我们页面上来呀，别急，且听我娓娓道来。

function patch (oldVnode: VNode | Element, vnode: VNode): VNode {
  let i: number, elm: Node, parent: Node // 定义基本变量
  const insertedVnodeQueue: VNodeQueue = []// 定义插入VNode的队列
  for (i = 0; i < cbs.pre.length; ++i) cbs.pre[i]()// 熟悉的hooks中的pre钩子

  if (!isVnode(oldVnode)) {// 先来判断是否为我们的VNode节点 不是的话创建一个空节点
    oldVnode = emptyNodeAt(oldVnode)
  }

  if (sameVnode(oldVnode, vnode)) {// 判断是否为相同的节点 此处判断我们在下面说明
    patchVnode(oldVnode, vnode, insertedVnodeQueue)// 如果是的话执行我们的对比VNode
  } else {
    elm = oldVnode.elm! // 确保我们传入一定有值
    parent = api.parentNode(elm) as Node// 找到父节点作为我们的节点

    createElm(vnode, insertedVnodeQueue)// 创建一个dom节点并插入到我们的VNode

    if (parent !== null) {// 如果父节点不为空的情况下
      api.insertBefore(parent, vnode.elm!, api.nextSibling(elm)) // 将我们传入的新节点插入到此处
      removeVnodes(parent, [oldVnode], 0, 0)// 删除原来的节点
    }
  }

  for (i = 0; i < insertedVnodeQueue.length; ++i) {// 遍历我们需要插入的节点队列
    insertedVnodeQueue[i].data!.hook!.insert!(insertedVnodeQueue[i])
  }
  for (i = 0; i < cbs.post.length; ++i) cbs.post[i]()// 调用我们的post钩子
  return vnode
}

关于是否为相同的节点判断，是这样的

function sameVnode (vnode1: VNode, vnode2: VNode): boolean {
// 通过对比两个节点的key值以及sel标签是否一致 （知道v-for为什么要传key了吧）
  return vnode1.key === vnode2.key && vnode1.sel === vnode2.sel
}

那么接下来就来讲下我们的patchVNode方法

patchVNode函数

function patchVnode (oldVnode: VNode, vnode: VNode, insertedVnodeQueue: VNodeQueue) {
  const hook = vnode.data?.hook// 首先获取下我们节点中的钩子函数
  hook?.prepatch?.(oldVnode, vnode)// 执行下我们的prepatch钩子 并传入新旧节点 标识两个节点开始对比
  const elm = vnode.elm = oldVnode.elm!
  const oldCh = oldVnode.children as VNode[]// 旧节点的子节点
  const ch = vnode.children as VNode[] // 新节的子节点
  // 初始化一些使用的变量
  if (oldVnode === vnode) return // 如果新旧节点一样 完全相等 那就没有什么更新必要 不去更改
  if (vnode.data !== undefined) {// 如果新节点的data中有数据 调用我们update钩子去更新数据
    for (let i = 0; i < cbs.update.length; ++i) cbs.update[i](oldVnode, vnode)
    vnode.data.hook?.update?.(oldVnode, vnode)
  }
  if (isUndef(vnode.text)) {// 判断新节点的文本节点是否为undefined
    if (isDef(oldCh) && isDef(ch)) {// 判断新旧子节点是否存在
      if (oldCh !== ch) updateChildren(elm, oldCh, ch, insertedVnodeQueue)// 如果存在且不相等的情况下去更新新旧子节点
    } else if (isDef(ch)) {// 如果只存在新节点的子节点
      if (isDef(oldVnode.text)) api.setTextContent(elm, '')// 那么就设置新的子节点并把text标识为空
      addVnodes(elm, null, ch, 0, ch.length - 1, insertedVnodeQueue)// 插入新的子节点
    } else if (isDef(oldCh)) {// 如果只存在旧节点的子节点
      removeVnodes(elm, oldCh, 0, oldCh.length - 1)// 找到并删除
    } else if (isDef(oldVnode.text)) {// 如果存在旧节点的子节点
      api.setTextContent(elm, '')// 标识为空
    }
  } else if (oldVnode.text !== vnode.text) {// 如果新旧子节点的内容不相同
    if (isDef(oldCh)) {// 如果旧节点存在
      removeVnodes(elm, oldCh, 0, oldCh.length - 1)// 首先移除旧的节点
    }
    api.setTextContent(elm, vnode.text!)// 插入新节点的文本节点
  }
  hook?.postpatch?.(oldVnode, vnode)// 调用postpatch钩子 标识新旧节点已经对比完毕
}

看完这个代码，我们已经知道了，最最最重要的节点对比函数就在此处进行，分别通过prepatch 以及 postpatch来标识是否已经完成了节点对比，附图一张

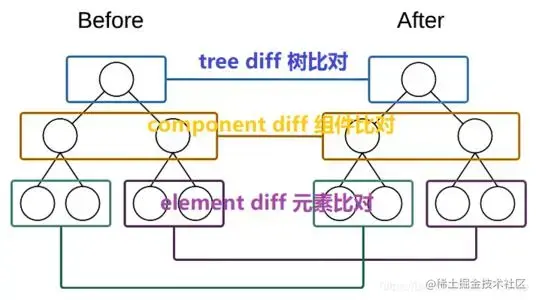

• 如图我们来解释下子节点的对比过程

updateChildren函数

function updateChildren (
  parentElm: Node,// 父级节点
  oldCh: VNode[],// 旧子节点
  newCh: VNode[],// 新子节点
  insertedVnodeQueue: VNodeQueue) {
  let oldStartIdx = 0// 旧节点开始下标
  let newStartIdx = 0// 新节点开始下标
  let oldEndIdx = oldCh.length - 1// 旧节点结束下标
  let oldStartVnode = oldCh[0]// 旧开始节点
  let oldEndVnode = oldCh[oldEndIdx]// 旧结束节点
  let newEndIdx = newCh.length - 1// 新节点结束下标
  let newStartVnode = newCh[0]// 新结束节点
  let newEndVnode = newCh[newEndIdx]// 新结束节点
  let oldKeyToIdx: KeyToIndexMap | undefined
  let idxInOld: number
  let elmToMove: VNode
  let before: any

  while (oldStartIdx <= oldEndIdx && newStartIdx <= newEndIdx) {
  // 当且仅当 旧开始节点小于旧结束节点 新开始节点小于新结束节点同时成立时执行
    if (oldStartVnode == null) {// 如果旧开始节点为null
      oldStartVnode = oldCh[++oldStartIdx] // 旧开始节点进行右移操作 指向下一个
    } else if (oldEndVnode == null) {// 旧结束节点为null时候
      oldEndVnode = oldCh[--oldEndIdx]// 旧结束节点进行左移操作 指向上一个
    } else if (newStartVnode == null) {
      newStartVnode = newCh[++newStartIdx]
    } else if (newEndVnode == null) {
      newEndVnode = newCh[--newEndIdx]
    } else if (sameVnode(oldStartVnode, newStartVnode)) {// 判断新旧开始节点是否为相同节点
      patchVnode(oldStartVnode, newStartVnode, insertedVnodeQueue) // 如果是进行patchVnode处理
      oldStartVnode = oldCh[++oldStartIdx]// 旧开始节点右移
      newStartVnode = newCh[++newStartIdx]// 新开始节点右移
    } else if (sameVnode(oldEndVnode, newEndVnode)) {// 判断新旧结束节点是否为相同节点
      patchVnode(oldEndVnode, newEndVnode, insertedVnodeQueue)
      oldEndVnode = oldCh[--oldEndIdx]// 旧结束节点左移
      newEndVnode = newCh[--newEndIdx]// 新结束节点左移
    } else if (sameVnode(oldStartVnode, newEndVnode)) { // 对比旧开始节点和新结束节点是否为相同节点
      patchVnode(oldStartVnode, newEndVnode, insertedVnodeQueue)
      api.insertBefore(parentElm, oldStartVnode.elm!, api.nextSibling(oldEndVnode.elm!))
      // 将旧开始节点插入到 旧结束节点之后
      oldStartVnode = oldCh[++oldStartIdx]// 此时旧开始节点右移
      newEndVnode = newCh[--newEndIdx]// 新结束节点左移
    } else if (sameVnode(oldEndVnode, newStartVnode)) { // 对比旧结束节点和新开始节点是否为相同节点
      patchVnode(oldEndVnode, newStartVnode, insertedVnodeQueue)
      api.insertBefore(parentElm, oldEndVnode.elm!, oldStartVnode.elm!)
      // 将旧结束节点插入到 旧开始节点之前
      oldEndVnode = oldCh[--oldEndIdx]// 此时旧开始节点左移
      newStartVnode = newCh[++newStartIdx]// 新结束节点右移
    } else {
      if (oldKeyToIdx === undefined) {// 没有key
        oldKeyToIdx = createKeyToOldIdx(oldCh, oldStartIdx, oldEndIdx) // 创建key并作为数组标识
      }
      idxInOld = oldKeyToIdx[newStartVnode.key as string]
      if (isUndef(idxInOld)) { // 如果不存在新节点的key 说明是一个新节点
        api.insertBefore(parentElm, createElm(newStartVnode, insertedVnodeQueue), oldStartVnode.elm!)// 那么将创建一个新的VNode节点并插入到旧节点开始位置
      } else {
        elmToMove = oldCh[idxInOld]// 如果存在 赋值给变量
        if (elmToMove.sel !== newStartVnode.sel) {// 如果新旧节点的标签不相等
          api.insertBefore(parentElm, createElm(newStartVnode, insertedVnodeQueue), oldStartVnode.elm!)// 创建新节点 插入到旧节点开始位置
        } else {
          patchVnode(elmToMove, newStartVnode, insertedVnodeQueue)
          oldCh[idxInOld] = undefined as any// 将原先旧节点标记为undefined
          api.insertBefore(parentElm, elmToMove.elm!, oldStartVnode.elm!)// 插入我们处理后的节点
        }
      }
      newStartVnode = newCh[++newStartIdx]// 新开始节点自增
    }
  }
  if (oldStartIdx <= oldEndIdx || newStartIdx <= newEndIdx) {// 判断比对完毕后还有节点剩余的情况
    if (oldStartIdx > oldEndIdx) {// 如果旧开始子节点大于旧结束子节点 说明新子节点有剩余
      before = newCh[newEndIdx + 1] == null ? null : newCh[newEndIdx + 1].elm
      addVnodes(parentElm, before, newCh, newStartIdx, newEndIdx, insertedVnodeQueue)
      // 将新子节点剩余部分插入到节点中
    } else {
      removeVnodes(parentElm, oldCh, oldStartIdx, oldEndIdx)
      // 旧子节点有剩余 就删除剩余的节点
    }
  }
}

至此，我们的新旧子节点的比对工作也已经完成（Diff算法），那么通过这个处理后，我们就完成了Diff算法并获得最终的计算结果VNode，如果我们想要渲染到页面 那么我们还需要其他的转换工具，如 snabbdom-to-html 库。
