一、引言

前面一节我们介绍了一种最基础的支持向量机模型——硬间隔支持向量机，该模型能对线性可分的数据集进行分类，但现实中的数据集往往是线性不可分的，那么这一节我们来介绍支持向量机中的第二种——软间隔支持向量机¹（Soft-margin Support Vector Machine），来解决上面说的数据集线性不可分的问题。

二、模型介绍

原始模型

我们先来看下硬间隔支持向量机的原始模型如下：

\begin{array}{} \underset{w, b}{\max} \frac{1}{2} w^Tw \\ \text { s.t. } \quad y_{i}\left(w^{T} x_{i}+b\right) \geq 1 \quad i=1,2, \cdots, N \end{array}

式2-1

约束条件 y(wx + b) 大于等于 1 是为了使得所有样本点都在正确的分类下，这也是为什么称为硬间隔的原因。而现在数据集无法用一个超平面完全分开，这时就需要允许部分数据集不满足上述约束条件。
修改上面的代价函数，加上分类错误的样本点的惩罚项，其中 1(x) 在前面章节中提到过，即指示函数²（indicator function），当满足下面不等式时函数返回 1，不满足时函数返回 0。同时通过常数 C 来控制惩罚力度，其中 C > 0，可以看到当 C 取无限大时，会迫使每一个样本点分类正确，等同于硬间隔支持向量机。

\begin{array}{} \underset{w, b}{\min} \frac{1}{2} w^{T} w+C \sum_{i=1}^{N} 1_{x_{i}}\left(y_{i}\left(w^{T} x_{i}+b\right) \lt 1\right) \\ \text { s.t. } \quad C>0 \end{array}

式2-2

式2-2中的指示函数既不是凸函数又不是连续函数，处理起来比较麻烦，这时可以用max函数来替换，形式如下：

\begin{array}{} \underset{w, b}{\min} \frac{1}{2} w^{T} w+C \sum_{i=1}^{N} \max\left(0, 1 - y_{i}\left(w^{T} x_{i}+b\right)\right) \\ \text { s.t. } \quad C>0 \end{array}

式2-3

这时再引入松弛变量³（slack variable）ξ，同时加上如下的条件，进一步将 max 函数去掉，式2-3就是软间隔支持向量机的原始模型：

\begin{array}{} \underset{w, b, \xi}{\min} \frac{1}{2} w^{T} w+C \sum_{i=1}^{N} \xi_{i} \\ \text { s.t. } \quad C>0 \quad \xi_{i} \geq 0 \quad \xi_{i} \geq 1-y_{i}\left(w^{T} x_{i}+b\right) \quad i=1,2, \cdots, N \end{array}

式2-4

对偶模型

与硬间隔支持向量机的处理方式一样，同样对原始模型用拉格朗日乘子法进行转换：
（1）使用拉格朗日乘子法，引入两类拉格朗日参数 λ、μ，得到拉格朗日函数
（2）拉格朗日函数对 w 求偏导数并令其为零
（3）同硬间隔支持向量机一样得到 w 的解析解
（4）拉格朗日函数对 b 求偏导数并令其为零
（5）拉格朗日函数对 ξ 求偏导数并令其为零
（6）得到 C = λ + μ

\begin{aligned} L(w, b, \xi, \lambda, \mu) &=\frac{1}{2} w^{T} w+C \sum_{i=1}^{N} \xi_{i}+\sum_{i=1}^{N} \lambda_{i}\left(1-\xi_{i}-y_{i}\left(w^{T} x_{i}+b\right)\right)-\sum_{i=1}^{N} \mu_{i} \xi_{i} & (1)\\ \frac{\partial L}{\partial w} &=w-\sum_{i=1}^{N} \lambda_{i} y_{i} x_{i}=0 & (2)\\ w &=\sum_{i=1}^{N} \lambda_{i} y_{i} x_{i} & (3)\\ \frac{\partial L}{\partial b} &=\sum_{i=1}^{N} \lambda_{i} y_{i}=0 & (4)\\ \frac{\partial L}{\partial \xi_{i}} &=C-\lambda_{i}-\mu_{i}=0 & (5)\\ C &=\lambda_{i}+\mu_{i} & (6) \end{aligned}

式2-5

将式2-5得到的结果带回拉格朗日函数中：
（1）拉格朗日函数
（2）带入后展开括号
（3）可以看到（2）式中第2、5项相互抵消，第3、8项相互抵消，第7项为零，合并后得

\begin{aligned} L(w, b, \xi, \lambda, \mu) &=\frac{1}{2} w^{T} w+C \sum_{i=1}^{N} \xi_{i}+\sum_{i=1}^{N} \lambda_{i}\left(1-\xi_{i}-y_{i}\left(w^{T} x_{i}+b\right)\right)-\sum_{i=1}^{N} \mu_{i} \xi_{i} & (1)\\ &=\frac{1}{2} \sum_{i=1}^{N} \sum_{j=1}^{N} \lambda_{i} \lambda_{j} y_{i} y_{j} x_{i}^{T} x_{i}+\sum_{i=1}^{N} \lambda_{i} \xi_{i}+\sum_{i=1}^{N} \mu_{i} \xi_{i}+\sum_{i=1}^{N} \lambda_{i}-\sum_{i=1}^{N} \lambda_{i} \xi_{i}-\sum_{i=1}^{N} \sum_{j=1}^{N} \lambda_{i} \lambda_{j} y_{i} y_{j} x_{i}^{T} x_{i}-\sum_{i=1}^{N} \lambda_{i} y_{i} b-\sum_{i=1}^{N} \mu_{i} \xi_{i} & (2)\\ &=\sum_{i=1}^{N} \lambda_{i}-\frac{1}{2} \sum_{i=1}^{N} \sum_{j=1}^{N} \lambda_{i} \lambda_{j} y_{i} y_{j} x_{i}^{T} x_{i} & (3) \end{aligned}

式2-6

在来看下拉格朗日乘子参数的条件：
（1）拉格朗日乘子 μ 的限制条件
（2）两边同时加上拉格朗日乘子 λ
（3）结合式2-5（6）的结果得到

\begin{aligned} \mu_i &\ge 0 & (1) \\ \lambda_i + \mu_i &\ge \lambda_i & (2) \\ C &\ge \lambda_i & (3) \end{aligned}

式2-7

同硬间隔支持向量机一样，引入 KKT 条件如下：

\left\{\begin{aligned} \nabla_{w, b, \xi} L(w, b, \xi, \lambda, \mu) &=0 \\ \lambda_{i} & \geq 0 \\ y_{i}\left(w^{T} x_{i}+b\right)-1+\xi_{i} & \geq 0 \\ \lambda_{i}\left(y_{i}\left(w^{T} x_{i}+b\right)-1+\xi_{i}\right) &=0 \\ \mu_{i} & \geq 0 \\ \xi_{i} & \geq 0 \\ \mu_{i} \xi_{i} &=0 \end{aligned}\right.

式2-8

经过运用拉格朗日乘子法后，得到了原模型的拉格朗日对偶模型并且需要满足如上所示的 KKT 条件：

\begin{array}{} \underset{\lambda}{\max} \sum_{i=1}^{N} \lambda_{i}-\frac{1}{2} \sum_{i=1}^{N} \sum_{j=1}^{N} \lambda_{i} \lambda_{j} y_{i} y_{j} x_{i}^{T} x_{j} \\ \text { s.t. } \quad \sum_{i=1}^{N} \lambda_{i} y_{i}=0 \quad 0 \leq \lambda_{i} \leq C \quad i=1,2, \cdots, N \end{array}

式2-9

三、算法步骤

将上面式2-9的对偶模型与硬间隔支持向量机的对偶模型相互比较后，会发现两者的差别就在于拉格朗日乘子的约束条件不同，前者只多了一个惩罚因子 C 的上界，所以其求解的算法与硬间隔支持向量机的大致相同，只有如下两个地方不一样。

算法中一个有改动的地方是新 λ_b 的上下界的计算：
（1）、（2）所有 λ 都需要大于等于零并且小于等于 C
（3）分情况讨论 λ_b 的限制条件
（4）综合（1）式得到最终变量 λ_b 的限制条件

\begin{aligned} &0 \leq \lambda_{b}^{\text {new }} \leq C & (1)\\ &0 \leq \lambda_{a}^{\text {old }}+y_{a} y_{b}\left(\lambda_{b}^{\text {old }}-\lambda_{b}^{\text {new }}\right) \leq C & (2)\\ \Rightarrow&\left\{\begin{array}{} \lambda_{a}^{\text {old }}+\lambda_{b}^{\text {old }}-C \leq \lambda_{b}^{\text {new }} \leq \lambda_{a}^{\text {old }}+\lambda_{b}^{\text {old }}, \quad y_{a} y_{b}=+1 \\ \lambda_{b}^{\text {old }}-\lambda_{a}^{\text {old }} \leq \lambda_{b}^{\text {new }} \leq C-\lambda_{a}^{\text {old }}+\lambda_{b}^{\text {old }}, \quad y_{a} y_{b}=-1 \end{array}\right. & (3)\\ \Rightarrow&\left\{\begin{array}{} \max \left(0, \lambda_{a}^{\text {old }}+\lambda_{b}^{\text {old }}-C\right) \leq \lambda_{b}^{\text {new }} \leq \min \left(C, \lambda_{a}^{\text {old }}+\lambda_{b}^{\text {old }}\right), \quad y_{a} y_{b}=+1 \\ \max \left(0, \lambda_{b}^{\text {old }}-\lambda_{a}^{\text {old }}\right) \leq \lambda_{b}^{\text {new }} \leq \min \left(C, C-\lambda_{a}^{\text {old }}+\lambda_{b}^{\text {old }}\right), \quad y_{a} y_{b}=-1 \end{array}\right. & (4) \end{aligned}

式3-1

算法中另一个有改动的地方是 KKT 条件的判断：
（1）考虑 λ 等于 0 的情况
（2）根据式2-5 中（6）的结果可知 μ 等于 C
（3）由于 μ 等于 C，根据式2-8的 KKT 条件可知 ξ 等于 0
（4）将 ξ 等于 0 带入 KKT 条件得

\begin{aligned} \lambda &=0 & (1)\\ \mu &=C & (2)\\ \xi &=0 & (3)\\ y_{i}\left(w^{T} x_{i}+b\right)-1 & \geq 0 & (4) \end{aligned}

式3-2

（1）考虑 λ 等于 C 的情况
（2）根据式2-5 中（6）的结果可知 μ 等于 0
（3）由于 λ 不等于 0，根据式2-8的 KKT 条件可知
（4）由于 ξ 大于等于 0 结合（3）式可得

\begin{aligned} \lambda &=C & (1)\\ \mu &=0 & (2)\\ y_{i}\left(w^{T} x_{i}+b\right)-1 + \xi &=0 & (3)\\ y_{i}\left(w^{T} x_{i}+b\right)-1 & \leq 0 & (4) \end{aligned}

式3-3

（1）考虑 λ 介于 0 与 C 之间的情况
（2）根据式2-5 中（6）的结果可知 μ 也介于 0 与 C 之间
（3）根据式2-8的 KKT 条件可知
（4）由于 λ 不等于 0，根据式2-8的 KKT 条件并结合（3）式可得

\begin{aligned} 0 \lt \lambda &\lt C & (1)\\ 0 \lt \mu &\lt C & (2)\\ \xi &=0 & (3)\\ y_{i}\left(w^{T} x_{i}+b\right)-1 & = 0 & (4) \end{aligned}

式3-4

综合上面式3-2、式3-3、式3-4可得如下的新限制条件：

\left\{\begin{array}{} y_{i}\left(w^{T} x_{i}+b\right)-1 \geq 0, & \lambda=0 \\ y_{i}\left(w^{T} x_{i}+b\right)-1=0, & 0 \lt \lambda \lt C \\ y_{i}\left(w^{T} x_{i}+b\right)-1 \leq 0, & \lambda=C \end{array}\right.

式3-5

算法步骤请参考硬间隔支持向量机的第三大节和下面的代码实现。

四、代码实现

使用 Python 实现

import numpy as np

class SMO:
    """
    软间隔支持向量机
    序列最小优化算法实现（Sequential minimal optimization/SMO）
    """

    def __init__(self, X, y):
        # 训练样本特征矩阵（N * p）
        self.X = X
        # 训练样本标签向量（N * 1）
        self.y = y
        # 拉格朗日乘子向量（N * 1）
        self.alpha = np.zeros(X.shape[0])
        # 误差向量，默认为负的标签向量（N * 1）
        self.errors = -y
        # 偏移量
        self.b = 0
        # 权重向量（p * 1）
        self.w = np.zeros(X.shape[1])
        # 代价值
        self.cost = -np.inf

    def fit(self, C = 1, tol = 1e-4):
        """
        算法来自 John C. Platt 的论文
        https://www.microsoft.com/en-us/research/uploads/prod/1998/04/sequential-minimal-optimization.pdf
        """
        # 更新变化次数
        numChanged = 0
        # 是否检查全部
        examineAll = True
        while numChanged > 0 or examineAll:
            numChanged = 0
            if examineAll:
                for idx in range(X.shape[0]):
                    numChanged += self.update(idx, C)
            else:
                for idx in range(X.shape[0]):
                    if self.alpha[idx] <= 0:
                        continue
                    numChanged += self.update(idx, C)
            if examineAll:
                examineAll = False
            elif numChanged == 0:
                examineAll = True
            # 计算代价值
            cost = self.calcCost()
            if self.cost > 0:
                # 当代价值的变化小于容许的范围时结束算法
                rate = (cost - self.cost) / self.cost
                if rate <= tol:
                    break
            self.cost = cost

    def update(self, idx, C = 1):
        """
        对下标为 idx 的拉格朗日乘子进行更新
        """
        X = self.X
        y = self.y
        alpha = self.alpha
        # 检查当前拉格朗日乘子是否满足KKT条件，满足条件则直接返回 0
        if self.checkKKT(idx, C):
            return 0
        if len(alpha[(alpha != 0)]) > 1:
            # 按照｜E1 - E2｜最大的原则寻找第二个待优化的拉格朗日乘子的下标
            jdx = self.selectJdx(idx)
            # 对下标为 idx、jdx 的拉格朗日乘子进行更新，当成功更新时直接返回 1
            if self.updateAlpha(idx, jdx, C):
                return 1
        # 当未更新成功时，遍历不为零的拉格朗日乘子进行更新
        for jdx in range(X.shape[0]):
            if alpha[jdx] == 0:
                continue
            # 对下标为 idx、jdx 的拉格朗日乘子进行更新，当成功更新时直接返回 1
            if self.updateAlpha(idx, jdx, C):
                return 1
        # 当依然没有没有更新成功时，遍历为零的拉格朗日乘子进行更新
        for jdx in range(X.shape[0]):
            if alpha[jdx] != 0:
                continue
            # 对下标为 idx、jdx 的拉格朗日乘子进行更新，当成功更新时直接返回 1
            if self.updateAlpha(idx, jdx, C):
                return 1
        # 依然没有更新时返回 0
        return 0

    def selectJdx(self, idx):
        """
        寻找第二个待优化的拉格朗日乘子的下标
        """
        errors = self.errors
        if errors[idx] > 0:
            # 当误差项大于零时，选择误差向量中最小值的下标
            return np.argmin(errors)
        elif errors[idx] < 0:
            # 当误差项小于零时，选择误差向量中最大值的下标
            return np.argmax(errors)
        else:
            # 当误差项等于零时，选择误差向量中最大值和最小值的绝对值最大的下标
            minJdx = np.argmin(errors)
            maxJdx = np.argmax(errors)
            if max(np.abs(errors[minJdx]), np.abs(errors[maxJdx])) - errors[minJdx]:
                return minJdx
            else:
                return maxJdx

    def calcB(self):
        """
        计算偏移量
        分别计算每一个拉格朗日乘子不为零对应的偏移量后取其平均值
        """
        X = self.X
        y = self.y
        alpha = self.alpha
        alpha_gt = alpha[alpha > 0]
        # 拉格朗日乘子向量中不为零的数量
        alpha_gt_len = len(alpha_gt)
        # 全部为零时直接返回 0
        if alpha_gt_len == 0:
            return 0
        # b = y - Wx，具体算法请参考文章中的说明
        X_gt = X[alpha > 0]
        y_gt = y[alpha > 0]
        alpha_gt_y = np.array(np.multiply(alpha_gt, y_gt)).reshape(-1, 1)
        s = np.sum(np.multiply(alpha_gt_y, X_gt), axis=0)
        return np.sum(y_gt - X_gt.dot(s)) / alpha_gt_len

    def calcCost(self):
        """
        计算代价值
        按照文章中的算法计算即可
        """
        X = self.X
        y = self.y
        alpha = self.alpha
        cost = 0
        for idx in range(X.shape[0]):
            for jdx in range(X.shape[0]):
                cost = cost + (y[idx] * y[jdx] * X[idx].dot(X[jdx]) * alpha[idx] * alpha[jdx])
        return np.sum(alpha) - cost / 2

    def checkKKT(self, idx, C = 1):
        """
        检查下标为 idx 的拉格朗日乘子是否满足 KKT 条件
        1. alpha >= 0
        2. alpha <= C
        3. y * f(x) - 1 >= 0
        4. alpha * (y * f(x) - 1) = 0
        """
        y = self.y
        errors = self.errors
        alpha = self.alpha
        r = errors[idx] * y[idx]
        if (alpha[idx] > 0 and alpha[idx] < C and r == 0) or (alpha[idx] == 0 and r > 0) or (alpha[idx] == C and r < 0):
            return True
        return False

    def calcE(self):
        """
        计算误差向量
        E = f(x) - y
        """
        X = self.X
        y = self.y
        alpha = self.alpha
        alpha_y = np.array(np.multiply(alpha, y)).reshape(-1, 1)
        errors = X.dot(X.T).dot(alpha_y).T[0] + self.b - y
        return errors

    def calcU(self, idx, jdx, C = 1):
        """
        计算拉格朗日乘子上界，使两个待优化的拉格朗日乘子同时大于等于0
        按照文章中的算法计算即可
        """
        y = self.y
        alpha = self.alpha
        if y[idx] * y[jdx] == 1:
            return max(0, alpha[jdx] + alpha[idx] - C)
        else:
            return max(0.0, alpha[jdx] - alpha[idx])

    def calcV(self, idx, jdx, C = 1):
        """
        计算拉格朗日乘子下界，使两个待优化的拉格朗日乘子同时大于等于0
        按照文章中的算法计算即可
        """
        y = self.y
        alpha = self.alpha
        if y[idx] * y[jdx] == 1:
            return min(C, alpha[jdx] + alpha[idx])
        else:
            return min(C, C + alpha[jdx] - alpha[idx])

    def updateAlpha(self, idx, jdx, C = 1):
        """
        对下标为 idx、jdx 的拉格朗日乘子进行更新
        按照文章中的算法计算即可
        """
        if idx == jdx:
            return False
        X = self.X
        y = self.y
        alpha = self.alpha
        errors = self.errors
        # idx 的误差项
        Ei = errors[idx]
        # jdx 的误差项
        Ej = errors[jdx]
        Kii = X[idx].dot(X[idx])
        Kjj = X[jdx].dot(X[jdx])
        Kij = X[idx].dot(X[jdx])
        # 计算 K
        K = Kii + Kjj - 2 * Kij
        oldAlphaIdx = alpha[idx]
        oldAlphaJdx = alpha[jdx]
        # 计算 jdx 的新拉格朗日乘子
        newAlphaJdx = oldAlphaJdx + y[jdx] * (Ei - Ej) / K
        U = self.calcU(idx, jdx, C)
        V = self.calcV(idx, jdx, C)
        if newAlphaJdx < U:
            # 当新值超过上界时，修改其为上界
            newAlphaJdx = U
        if newAlphaJdx > V:
            # 当新值低于下界时，修改其为下界
            newAlphaJdx = V
        if oldAlphaJdx == newAlphaJdx:
            # 当新值与旧值相等时，判断为未更新，直接返回
            return False
        # 计算 idx 的新拉格朗日乘子
        newAlphaIdx = oldAlphaIdx + y[idx] * y[jdx] * (oldAlphaJdx - newAlphaJdx)
        # 更新权重向量
        self.w = self.w + y[idx] * (newAlphaIdx - oldAlphaIdx) * X[idx] + y[jdx] * (newAlphaJdx - oldAlphaJdx) * X[jdx]
        # 更新拉格朗日乘子向量
        alpha[idx] = newAlphaIdx
        alpha[jdx] = newAlphaJdx
        oldB = self.b
        # 重新计算偏移量
        self.b = self.calcB()
        # 重新计算误差向量
        eps = np.finfo(np.float32).eps
        newErrors = []
        for i in range(X.shape[0]):
            newError = errors[i] + y[idx] * (newAlphaIdx - oldAlphaIdx) * X[idx].dot(X[i]) + y[jdx] * (newAlphaJdx - oldAlphaJdx) * X[jdx].dot(X[i]) - oldB + self.b
            if np.abs(newError) < eps:
                newError = 0
            newErrors.append(newError)
        self.errors = newErrors
        return True

五、第三方库实现

scikit-learn⁴ 实现

from sklearn.svm import SVC

svc = SVC(kernel = "linear", C = 1)
# 拟合数据
svc.fit(X, y)
# 权重系数
w = svc.coef_
# 截距
b = svc.intercept_
print("w", w, "b", b)

六、动画演示

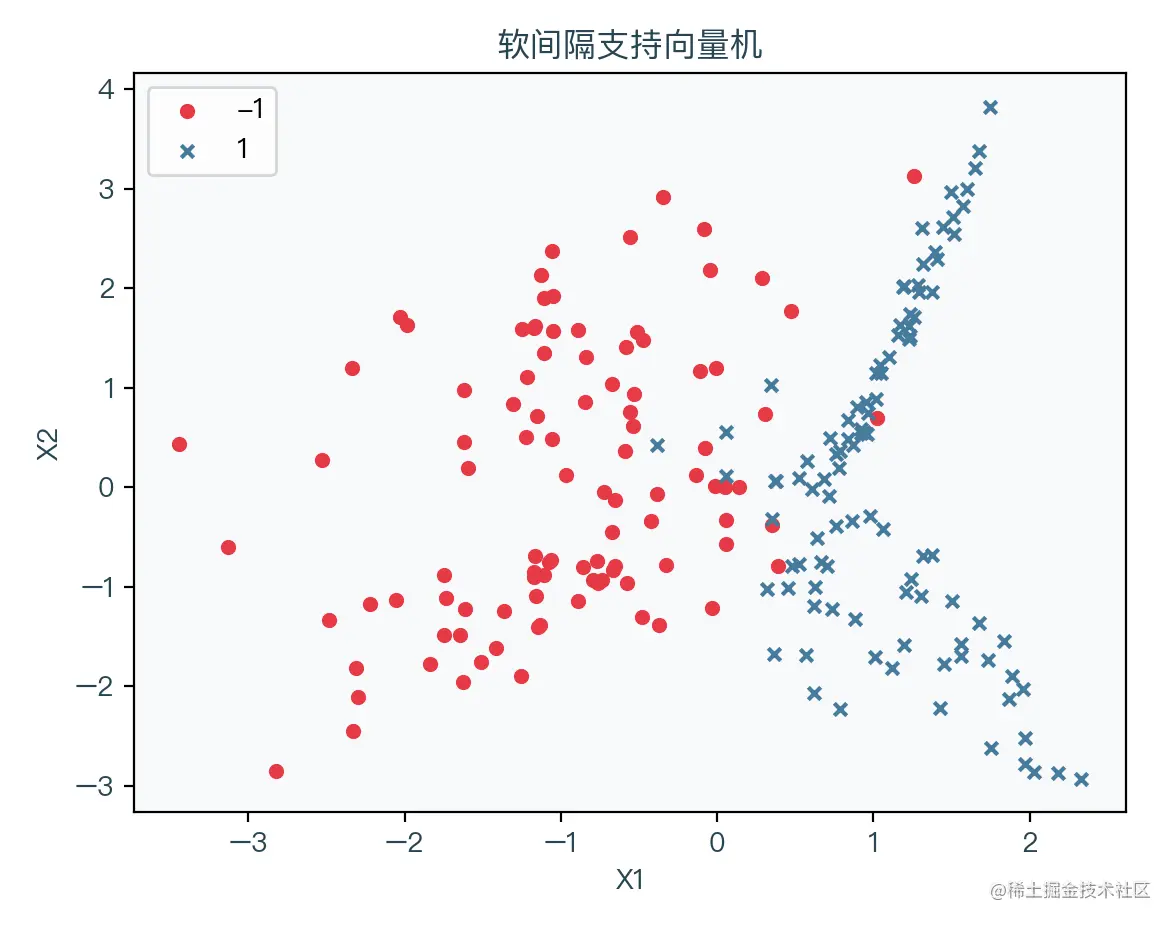

下图展示了一个线性不可分的数据集，其中红色表示标签值为 -1 的样本点，蓝色代表标签值为 1 的样本点：

图6-1

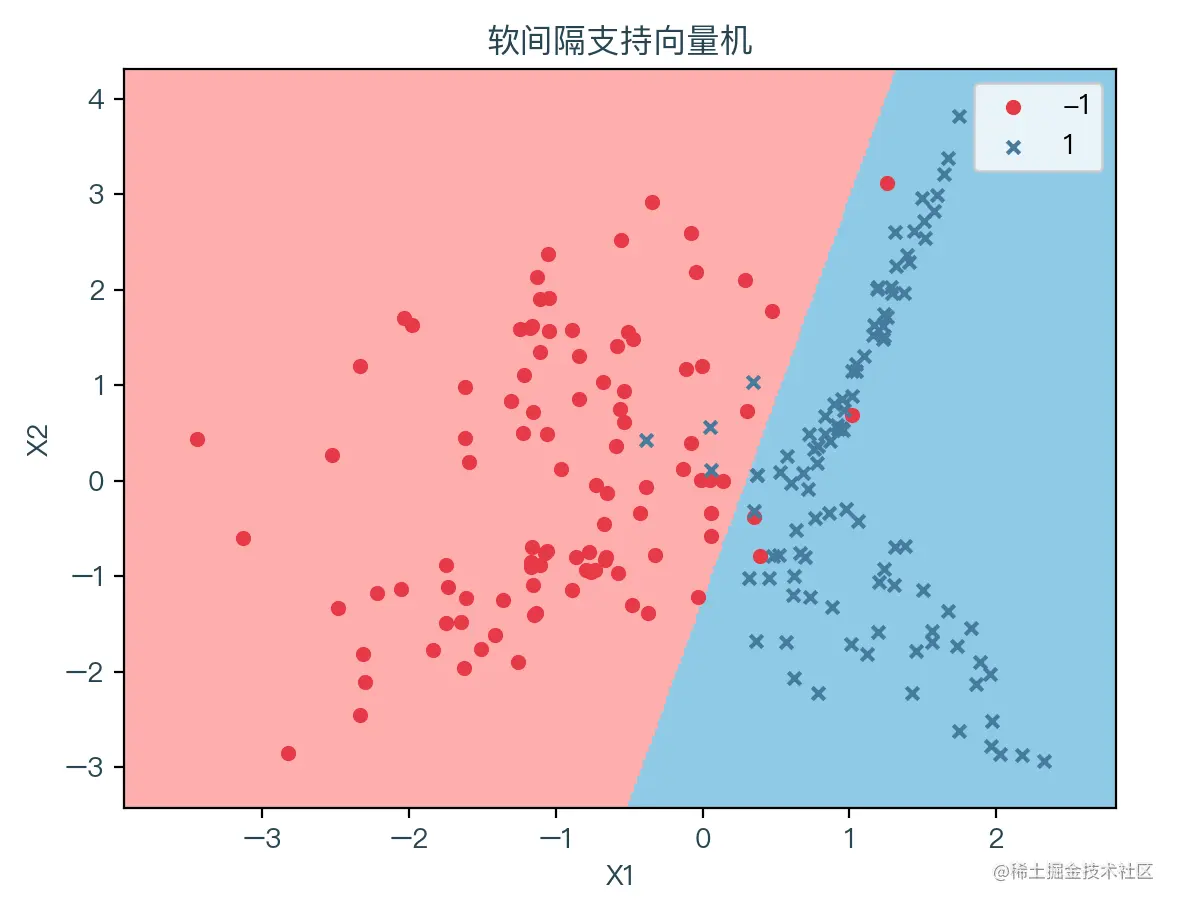

下图展示了通过软间隔支持向量机拟合数据后的结果，其中浅红色的区域为预测值为 -1 的部分，浅蓝色的区域则为预测值为 1 的部分：

图6-2

七、思维导图

图7-1

八、参考文献

完整演示请点击这里

注：本文力求准确并通俗易懂，但由于笔者也是初学者，水平有限，如文中存在错误或遗漏之处，恳请读者通过留言的方式批评指正
