这是我参与「第四届青训营 」笔记创作活动的第29天

随着B站、抖音、快手、淘宝直播等直播视频平台的快速崛起，前端衍生出了多媒体技术方向，各公司的传统前端团队里陆续出现了一支新军：Web多媒体团队。光看团队Title，这应该是一个拥有前端×多媒体交叉领域稀有技能的群体。阿里巴巴内部也存在众多Web多媒体团队，在内部我们针对新人整理了一份多媒体前端技术入门指南，今天将这份入门指南也对外分享出来，让大家了解我们近几年在该领域有哪些方向的工作，有哪些实践和落地，本文将从以下几个方面带着大家一窥究竟：

  1. 什么是多媒体前端？
  2. W3C标准的媒体技术
  3. 播放场景和解决方案
  4. 面向消费：直播视频里的业务体系
  5. 面向生产：直播推流、视频剪辑等工具
  6. 阿里巴巴前端委员会多媒体方向的发展和规划

什么是多媒体前端？

利用专业的前端能力，解决多媒体场景下各类技术和业务问题的前端，称之为多媒体前端。目前的多媒体前端主要从两类人群转化而来，一类是学数字媒体专业后从事前端开发的，一类是专业做前端后再学习多媒体的。这是两个成熟的知识体系交叉碰撞后的一个新的工作领域，需要具备高度还原、体验把控、跨端、工程化等前端开发能力，又要具有音视频基础、流媒体协议、播放技术、Web媒体技术等多媒体能力，目前这类人才的缺口还非常大。

W3C 标准的媒体技术

最开始接触多媒体前端开发，一般场景比较简单，比如在网页上播放一个视频/音频，实现基础的播放控制（播放、暂停、进度条、音量大小、静音等）。在HTML5标准之前如果要在浏览器里播放视频内容，需要使用Adobe Flash或微软的Silverlight等插件，但是插件存在需要用户安装的不便捷和不安全等问题，因此W3C的HTML5标准中定义了一系列新的媒体元素来避免使用插件。以下是媒体开发者常用的HTML元素:

HTML元素

  • <video> 标签用于播放视频或直播流，可以通过JS HTMLVideoElement对象访问，结合媒体API和其他DOM技术可实现更丰富的媒体应用
  • <audio> 标签用于播放音频，可以通过JS HTMLAudioElement对象访问
  • <source> 标签放在 <audio> 或者 <video> 内部，以指定播放的媒体源，可以添加多个不同格式、大小、分辨率的媒体源，通过JS HTMLSourceElement对象访问
  • <track> 标签放在 <audio> 或者 <video> 内部，在媒体播放时提供 WebVTT 格式化字幕或标题轨道。可以通过JS HTMLTrackElement对象访问

浏览器提供的媒体播放功能都是相当简单的，一个 video 或者 audio 标签再加上src就搞定了，但这缺少了诸如视频分段加载、视频码率切换、部分加载、内存管理等现代播放器应该有的功能，需要更定制化的播放需求，或者更丰富的多媒体应用，就要使用媒体API：

媒体API

  • 媒体源扩展API

MSE (Media Source Extension) 扩展了浏览器的媒体播放功能，允许用JS动态构造媒体流MediaSource对象，然后喂给<video>和<audio>标签进行更精细化的播放控制。也可以用JS把一些不支持的视频流格式转封装为支持的格式，B站开源的flv.js就是这个技术的一个典型实现，使用MSE技术将FLV源用JS实时转封装成HTML5支持的视频格式。更多信息会在下一节播放场景和解决方案中介绍。


  • 网络音频 API

Web Audio API 用于处理和合成Web应用程序中的音频，允许开发者进行声音合成、添加音频特效、音频可视化等，使用Web Audio API 我们几乎可以完成一个专业的Web音频处理软件（如节拍器、调音器等）。

  • 媒体捕获和流媒体API

Media Stream API 让开发者可以使用本地摄像头和麦克风来采集录制音视频，或者捕获电脑屏幕，或者读取本地视频做合成，常用于Web摄像头、拍照、录屏、视频通话等，下文视频剪辑章节也有1688使用该技术实现web视频剪辑的案例。MediaStream 是连接 WebRTC API 和底层物理流的中间层，WebRTC将音视频经过Vocie / Video engine进行处理后，再通过MediaStream API暴露给上层使用。

  • WebRTC

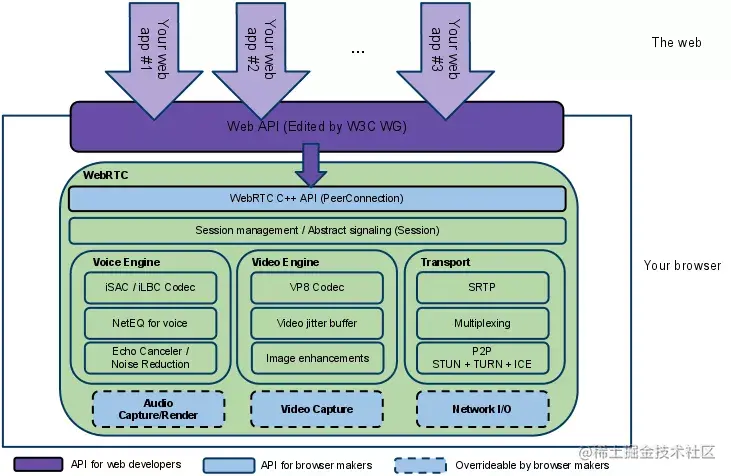

WebRTC 是一套支持浏览器进行实时音视频对话的 W3C Javascript API，它包括了音视频的采集、编解码、网络传输、显示等功能，使互联网上任意两位用户在无需服务器的情况下实现实时的音频、视频和任意数据的通信。在2010年左右，实时通信只能使用专有软件、插件或Adobe Flash进行；2013年，Chrome 和 Firefox 之间进行了首次跨浏览器视频通话，开启浏览器之间无插件化的音视频通话的序幕。现在WebRTC的使用场景非常丰富，在音视频通信、直播推流、云剪辑、云游戏等场景都可以看到WebRTC的使用。


除了这些媒体API，还有一些技术通常与媒体API共同使用：

与媒体 API 共同使用的技术

  • Canvas API

Canvas API 允许在 <canvas> 上绘画、操纵并改变图像内容。这样可以与媒体以多种方式使用，包括设置 <canvas> 元素作为视频播放或摄像头捕获的节点以捕获或操纵视频帧。

  • WebGL

WebGL 在已存在的 Canvas API 上提供了与 OpenGL ES 兼容的 API，使得在 Web 上制作强大的 3D 图像成为可能。通过一张画布，用于为媒体内容添加 3D 图像。

  • WebVR

Web Virtual Reality API 支持虚拟现实 (VR) 设备，使开发人员能够将用户的位置和移动转换为 3D 场景中的移动，然后在设备上显示。WebVR 有望逐渐被 WebXR 所取代，后者涵盖了更广泛的用例。

  • WebXR

WebXR 旨在最终取代 WebVR，是一种支持创建虚拟现实 (VR) 和增强现实 (AR) 内容的技术。混合现实内容可以显示在设备的屏幕上，或者是显示在眼镜或耳机内。

播放场景和解决方案

前文提到浏览器里通过<video>就能实现视频播放了，那还需要我们前端做些什么呢？其实<video>也存在很多限制，我们要先从媒体内容的封装格式和编码格式说起。

媒体内容源文件都是比较大的，为了便于传输和存储，需要对原视频文件通过编码来压缩文件大小，再通过容器封装将压缩后的视音频、字幕组合到一个容器内，这就是 编码 和 容器封装 的过程（可以用 压缩饼干 和 封袋包装 来理解，会出现很多不同的压缩工艺和包装规格）。


那么在播放端进行播放时，就要进行相应的 解封装 和 解码 （先拆开包装拿出饼干，享用饼干可以直接吃、也可以碾碎了吃、也可以泡着牛奶吃）。浏览器自带的播放器<video>标签拥有解封装和解码功能，但对媒体内容的格式是有所限制的（浏览器只会拆开特定的包装方式，只能消化特定的饼干吃法）。那浏览器碰到“不会拆、不消化的饼干”，我们要怎么喂给<video>呢？

除了容器格式、编码格式，还有流媒体协议、渲染容器、多实例播放等等问题需要多媒体前端一一解决，下面来分别介绍：

多协议、多容器格式

随着流媒体业务发展，出现了很多新的传输协议，媒体内容进一步包含在一层传输协议中（以HLS协议为例，增加了m3u8索引文件，并将源文件内容分片后封装到了一个个 TS 容器格式中），这样<video>就无法识别了。要支持多协议、多容器格式的播放，开发者可以通过 MSE 来帮助浏览器识别并处理，将媒体内容 转封装 成可识别的容器格式（如MP4），这样<video>就可以识别并播放各种媒体内容了。

上文提到的B站的flv.js以及社区的hls.js都是利用 MSE 来解决多协议、多容器格式的播放器库。

  • flv.js

flv.js是Bilibili网站开源的HTML5 flv播放器，基于HTTP-FLV流媒体协议，通过纯JS实现FLV转封装，使flv格式文件能在Web上进行播放。

但是flv.js也不是所有的flv格式视频都能播放，并且对浏览器环境也有一定的要求，以下是flv.js的使用限制:

  • 视频必须是AVC（H.264）编码，音频必须为AAC或者MP3编码
  • 浏览器环境必须支持MSE，查看支持列表：caniuse.com/#feat=media…，值得注意的是，ie浏览器中，ie11以上才能正常使用，而ie11浏览器必须在win8系统以上才能运行；移动端上，ios仅支持在iPadOS 13以上系统，ios手机端完全不可运行；android则要求4.4以上系统
  • 浏览器必须支持video，fetch api、xhr和websocket支持其一便可


  • hls.js

hls.js是基于Http Live Stream协议开发，利用Media Source Extension，用于实现HLS在web上播放的一款js播放库。

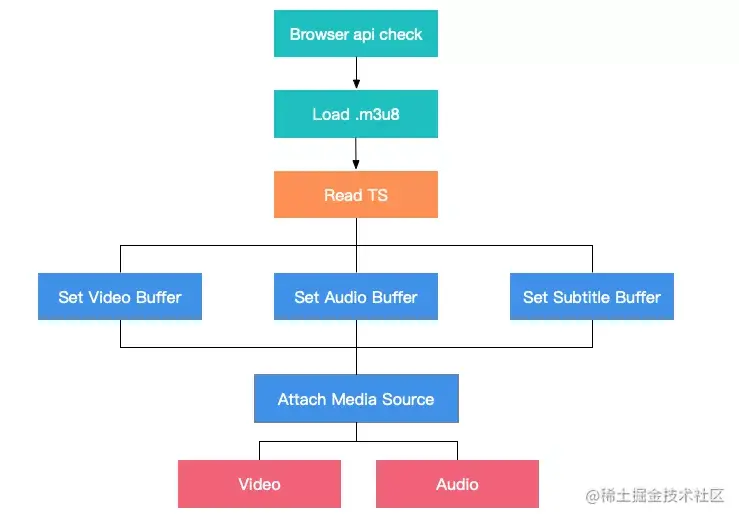

由于HLS协议由苹果提出，并且在移动端设备上广泛支持，因此可以被广泛应用于直播场景。而hls.js在pc端只需要支持MSE便可以应用，移动端使用原生video标签设置src便可完成播放。hls.js会先请求m3u8文件，然后读取到文件的分片列表，以及视频的编码格式、时长等。随后会按照顺序去对TS分片进行请求，然后借助MSE将二进制buffer内容进行合流，组成一个可播的媒体资源文件。


阿里内部也有多个团队有类似播放器产品，如阿里云的Aliplayer、淘系的VideoX、优酷的KPlayer，实现思路都基本一致。

  • 阿里云 Aliplayer

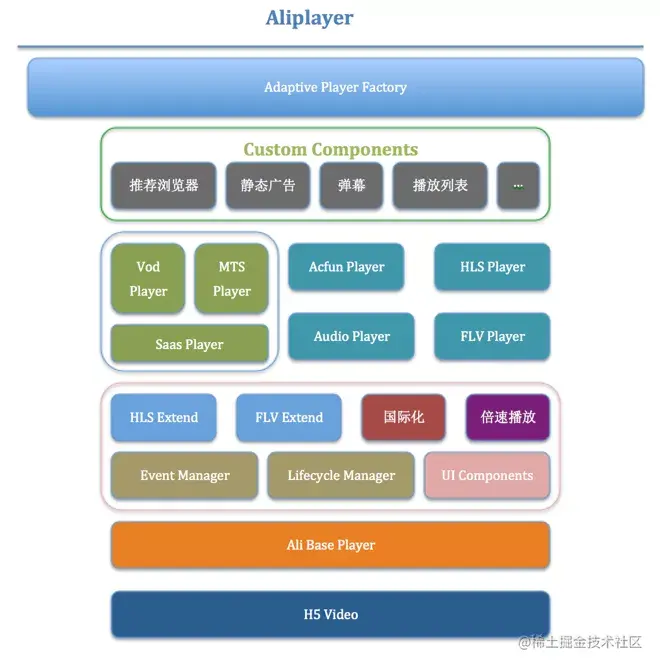

Aliplayer 经过几个版本的迭代演进，整个架构更加合理，赋予本身和用户更多的扩展能力，具有独立增加播放类型和功能的能力，比如要h5支持flv的播放能力，只需要新增Flv Extend功能扩展模块，而不用修改其他模块的代码，比如HLS Extend等等，确保不影响其他功能的正常工作，保持每个版本发布的稳定性。


  • 淘系 VideoX

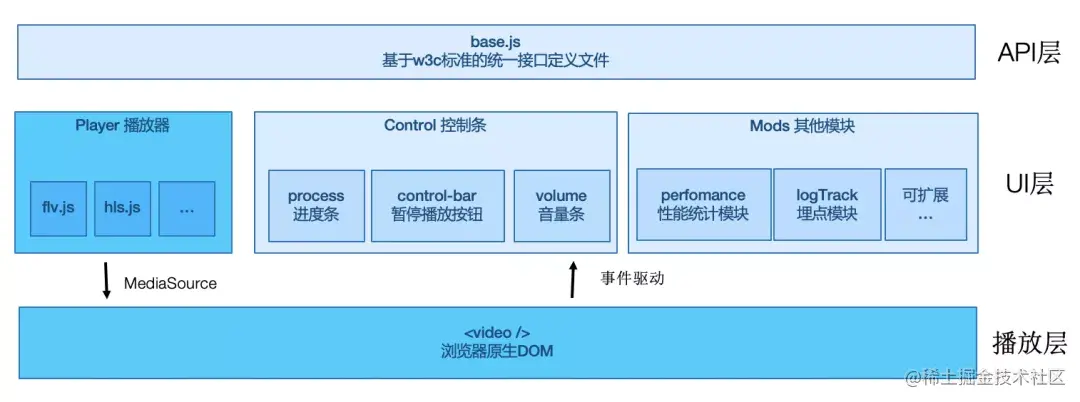

Videox 底层的播放层也经历了几次变化，从最开始简单的 <video>标签，到通过MSE来扩展各种格式的<video>标签，到通过WebAssembly来对编解码格式进行扩展的<canvas> + Web Audio API的方式，未来可能还有底层通信的扩展及上层互动能力的增强。


  • 优酷 KPlayer

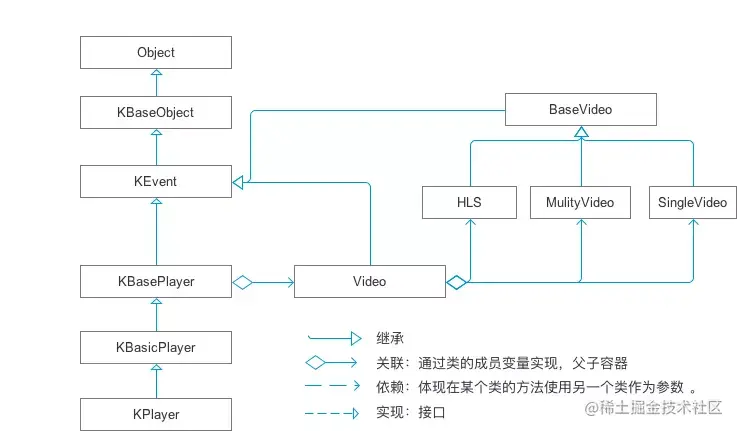

KPlayer 目前的方案拆分的较细，包括多个库和组件，主要有KMux 转封装库、KDRM WebDRM插件、KCTRL 播放器控制行为的核心抽象、MediaEngine 解码&渲染&播放的核心抽象、KUI 嵌入式UI框架。KPlayer播放核心设计如下：


多编码格式

上一小节解决了浏览器<video>不支持的协议和格式(不会拆饼干包装)的问题，那遇到不支持的编码格式(不能消化的压缩工艺)该怎么办呢？

新的视频编码标准H.265、AV1等比传统H.264拥有更高压缩率，但浏览器<video>本身并不支持，而业务为了降低成本都全链路切换新的编码格式如H.265，那多媒体前端就要自己实现浏览器端的JS播放器。由于Javascript是一种动态解释型语言，性能比C++等语言差很多，处理多媒体数据时性能短板就体现出来，WebAssembly的出现解决了Javascript的性能短板，极大扩展浏览器端的多媒体处理能力和场景。

对于Web端H.265播放器，阿里内部有多个团队都进行了相应的尝试，包括优酷、阿里云、淘系、ICBU等，思路基本一致，都是通过FFmpeg + Webassembly来实现一个JS播放器，使用JS拉流、解封装，将FFmpeg的265解码能力编译成wasm模块供JS调用，视频经过FFmpeg解码出来YUV帧数据，通过WebGL绘制图像帧数据，而音频方面因为浏览器支持AAC、MP3等主流音频格式，音频数据直接通过Web Audio API进行播放。设计思路如下：


多渲染容器

上面描述的场景主要是PC的Web浏览器，但我们更多的业务场景在移动端，面向消费者的场景对播放的体验和性能要求非常高，于是引入了播放器的跨端支持问题，尤其是跨渲染容器（Webview/Weex/小程序）。端侧的播放器主要使用Native播放器，前端封装成Weex/同层渲染组件，在各渲染容器中运行。

在端侧如果采用原生video方案，存在兼容性及性能问题，播放器本身占用内存高，业务不规范使用会带来稳定性风险，甚至导致APP Crash。以端内H5为例，采用的是和Rax团队、客户端基础团队、客户端播放器团队一起打造的同层渲染方案：


  • Native播放器：负责播放器的基础能力，播放器内核fetch流地址后，解封装(demux)后解码(decode)，然后输出到上层Naitve同层组件层，Native播放器提供了点播/直播能力
  • Native同层组件：为底层播放器实例封装，主要负责联通通信连接层，并控制渲染
  • 通信连接层：通过windmix管理渲染通道，再通过windvane绑定事件，传递属性，api能力调动，连接到前端播放器
  • 前端播放器核心：担任前端播放器输出，将下层提供的事件/api/属性抹平成W3C制定的播放器标准，同时负责播放器稳定性相关能力
  • 业务播放器封装：对下层的前端播放器核心封装播控协议，通过事件中心，管理各个播放器播放能力；同时从业务角度出发，对网络和设备性能进行监测，判断是否降级
