LLM系列：KVCache及优化方法Transformer encode-base模型，推理和训练过程高度统一（差异仅仅

KV Cache

如下以GPT2结构第i层推理过程为例，分析KV Cahche计算过程，其中 $W_Q^i，W_K^i，W_V^i，W_O^i，W_{up}^i，W_{down}^i$ 表示第i层decoder权重矩阵。

全量prompt阶段

第i层输入 $x^i$ （[b,s,h]），self-attention块 $x_K^i，x_V^i，x_Q^i$ （[b,s,h]）

KV Cahche计算：

$x_K^i = x^i \cdot W_K^i（[b,s,h]）$ $x_V^i = x^i \cdot W_V^i（[b,s,h]）$

第i层attention、mlp计算：

$x_Q^i = x^i \cdot W_Q^i（[b,s,h]）$

$x_{out}^i=softmax(\frac{x_Q^i{x_K^i}^T}{\sqrt{h}})\cdot x_V^i \cdot W_O^i + x^i ([b,s,h])$

$x^{i+1}=f_{gelu}(x_{out}^i \cdot W_{up}^i) \cdot W_{down}^i + x_{out}^i ([b,s,h])$

增量token阶段

增量推理时，当前生成词在第i层表示 $t^i ([b,1,h])$ ，推理时执行：更新KV Cache和计算第i层输出。

更新KV Cahce：

$x_K^i \leftarrow Concat(x_K^i, t^i \cdot W_K^i) ([b,s+1, h])$
$x_V^i \leftarrow Concat(x_V^i, t^i \cdot W_V^i) ([b,s+1, h])$

第i层计算过程：

$t_Q^i = t^i \cdot W_Q^i ([b,1,h])$ $t_{out}^i = softmax(\frac{t_Q^i{x_K^i}^T}{\sqrt{h}})\cdot x_V^i \cdot W_O^i + t^i ([b,1,h])$

$t^{i+1}=f_{gelu}(t_{out}^i \cdot W_{up}^i) \cdot W_{down}^i + t_{out}^i ([b,1,h])$

KV Cache缓存机制如图：

KV Cache显存分析

KV cache的峰值显存占用大小: $b(s+n)∗h∗l∗2∗2=4blh(s+n)$ ，输入序列长度s，输出序列长度n，第一个2表示k/v cache，第二个2表示fp16占用2个字节，transformer模型的层数为l，隐藏层维度为h。

以GPT3(175B)为例分析KV Cache与模型参数大小，GPT3模型weight占用350GB(FP16)，层数l=96，维度h=12888。

bs	s+n	kv cache(GB)	kv cache/weight
4	4096	75.5	0.22
16	4096	302	0.86
64	4096	1208	3.45

根据上述数据，随着batch增大和长度增大，KV Cahche开销快速增大，甚至超过模型参数本身。LLM的窗口长度不断增大，KV Cahche开销随之不断增大，优化KV Cahche非常必要。

优化KV Cache的必要性：
（1）不断增长的LLM窗口长度，与有限GPU显存资源之间矛盾；
（2）消费级显卡的显存较小，kv cache限制模型的batchsize；
（3）sora/sd3等文生视频、文生图模型，放弃u-net架构，转向支持diffusion transformer架构；kv cahce优化对这类AIGC模型同样能起到加速效果。

KV Cache优化方法

总结典型KV Cache优化手段如下。

1 共用KV Cache（MQA和GQA）

MQA（Multi Query Attention）多查询注意力是MHA多头注意力的变体。两者主要区别是MQA中不同头共享一组KV，每个头只保留查询参数Q。KV矩阵只有一份，大幅减少内存。由于MQA改变注意力机制结构，模型需要从训练开始就支持MQA，或通过对已训练好的模型微调支持MQA，仅需约5%的原始数据量即可达到不过效果。Falcon、SantaCoder、StarCoder 等模型都采用了MQA机。

# Multi Head Attention
self.Wqkv = nn.Linear(     # Multi-Head Attention 的创建方法
    self.d_model,
    3 * self.d_model,     # Q、K和V 3 个矩阵, 所以是 3 * d_model
    device=device
)
query, key, value = qkv.chunk(3, dim=2)      # 每个 tensor 都是 (1, 512, 768)

# Multi Query Attention
self.Wqkv = nn.Linear(       # Multi-Query Attention 的创建方法
    d_model,
    d_model + 2 * self.head_dim,    # 只创建Q的头向量，所以是 1* d_model, 而K和V不再具备单独的头向量, 所以是 2 * self.head_dim
    device=device,
)
query, key, value = qkv.split(
    [self.d_model, self.head_dim, self.head_dim],    # query -> (1, 512, 768), key   -> (1, 512, 96), value -> (1, 512, 96)
    dim=2
)

GQA (Grouped Query Attention，分组查询注意力)，介于MHQ和MQA之间的折中方案。按查询头Q分组，每个组共享一个K和V。表达能力与推理性能兼顾。

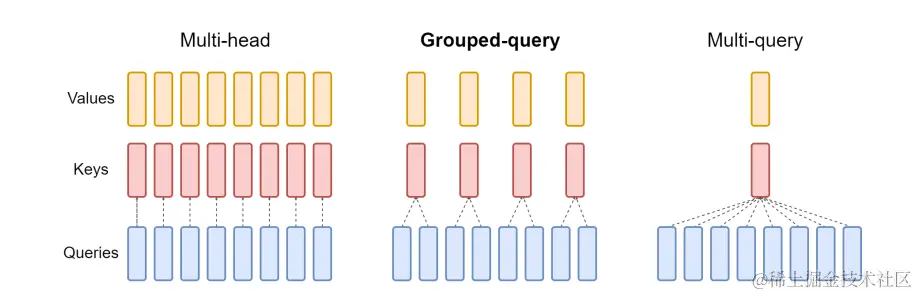

MHA、MQA与GQA原理:

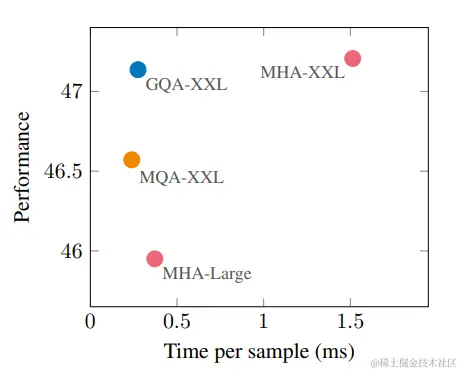

MQA与GQA性能对比：

GQA既保留了多头注意力的一定表达能力，又通过减少内存访问压力来加速推理速度。

2 窗口优化

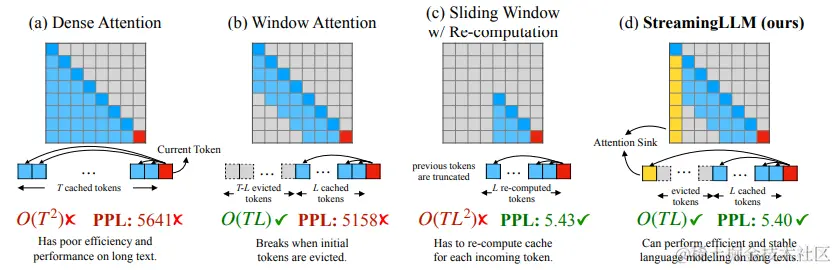

当推理文本长度T大于训练最大长度L时，需要滑动窗口：
（1）固定窗口长度（图b）
代表是Longformer，实现简单，空间复杂度只有O(TL)，但精度下降比较大。
（2）KV重计算(图c)
每次计算都重新计算长度为的 KV cache，由于重计算的存在，其精度可以保证，但是性能损失比较大。
（3）箭型attention窗口，基本原理和(StreamingLLM)[arxiv.org/pdf/2309.17…
